Solar-Trennsystem Easyflow Solo 2 HE, 12 Kw

Produktinformationen "Solar-Trennsystem Easyflow Solo 2 HE, 12 Kw"

Solar-Trennsystem Easyflow Solo 2 HE, 12 Kw

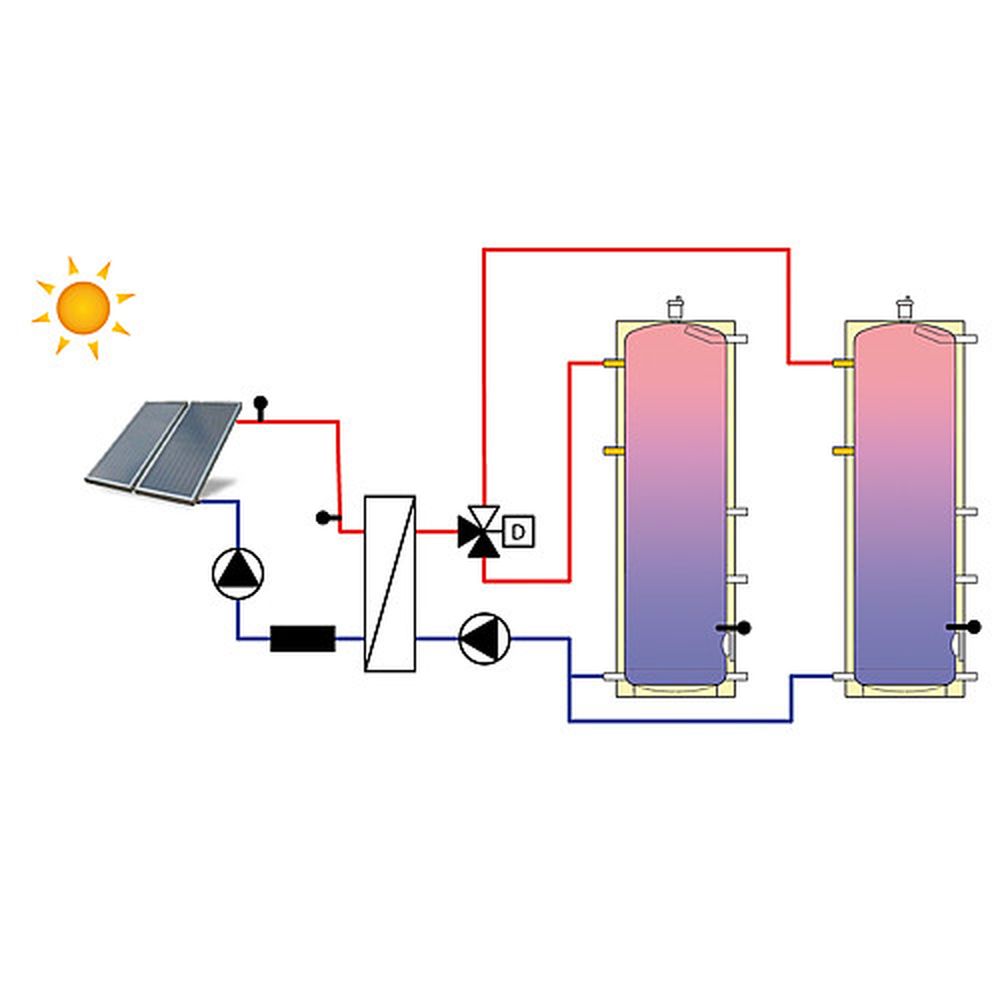

Komplett vorgefertigte Solar-Pumpengruppe mit Plattenwärmetauscher für den Anschluss an den Speicherladekreis zur Übertragung der Wärme vom Kollektor zum Speicher in Solarthermieanlagen. Die Baugruppe vereint die Vorteile eines Plattenwärmetauschers (bessere Ausnutzung der Wärmeleistung, dadurch effizienter, wartungswarm) mit den Vorteilen der Pumpengruppen, wie die kompakte Bauweise, einfache und schnelle Montage bei geringem Platzbedarf und bestmögliche Funktionalität. Da die Systemtrennung außerhalb des Speichers erfolgt, eignen sich Solar-Trennsysteme besonders bei der Nachrüstung von Solarthermieanlagen zur Ergänzung von bestehenden konventionellen Heizanlagen mit Heizungs-Pufferspeicher oder Trinkwasserspeicher.

Primärer Solarkreis

Durchflussmesser mit Spüleinrichtung
Solarpumpe
Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120°C
Luftabscheider im Vorlauf
Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (¾")
Anschlussgröße: DN 25 (1") AG

Sekundärer Pufferspeicherkreis

Sicherheitsventil 3 bar
Umwälzpumpe
3-Wege Umschaltventil
Schwerkraftbremse im Rücklauf
Anschlussgröße: DN 20 (¾“) AG

Technische Daten

Betriebsdruck max.: 10 bar
Betriebstemperatur Primärkreis: 120°C
Betriebstemperatur Sekundärkreis: 110°C
Betriebsspannung: 230 V/AC, 50 Hz, Schuko-Stecker
Material Plattentauscher: AISI 316 gelötet
Material Isolierung: EPP
Maße (HxBxT): 585 x 576 x 190 mm

Ausführung

Durchflussmesser: 8-28 l/min
max. Kollektorfläche High Flow: 24 m²
max. Kollektorfläche Low Flow: 50 m²
Leistung bei ∆t 10 K High Flow: 12 kW
Leistung bei ∆t 25 K Low Flow: 25 kW
Umwälzpumpe Primär: Wilo Star RS 25/6
Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7

Bonetti Rubinetterie Valduggia

BRV gehört seit 1970 zu den international anerkannten Herstellern von Produkten für den Heizungsbau und die Warmwasserbereitung. Die Produktpalette reicht vom einfachen Zubehör wie Kugelhähnen und Anschlüssen über Thermostate bis zu den hoch entwickelten Geräten der Reihe ModvlvS, die den neuesten Entwicklungen Rechnung tragen und es ermöglichen, erneuerbare Energien in klassische Heizungssysteme zu integrieren.
