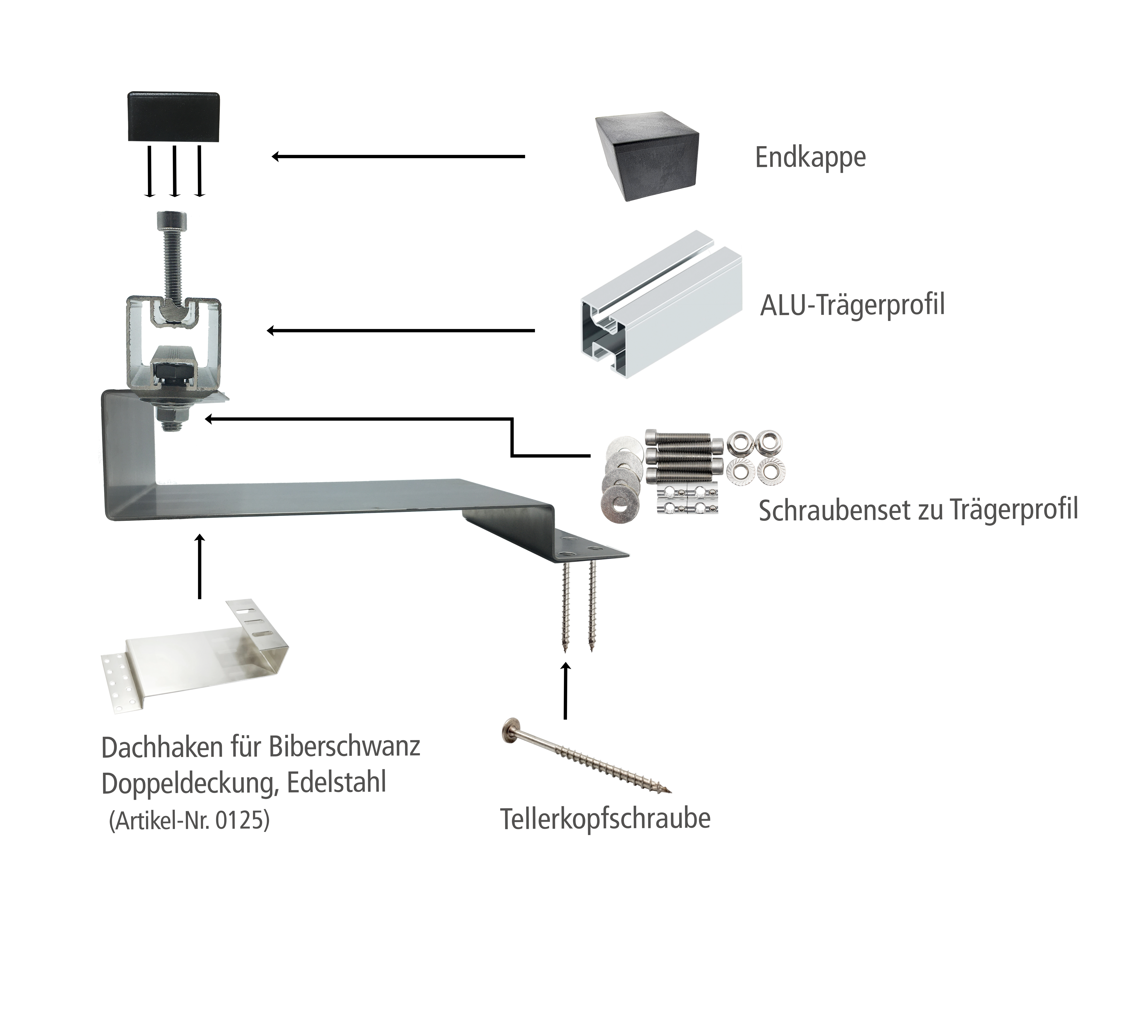

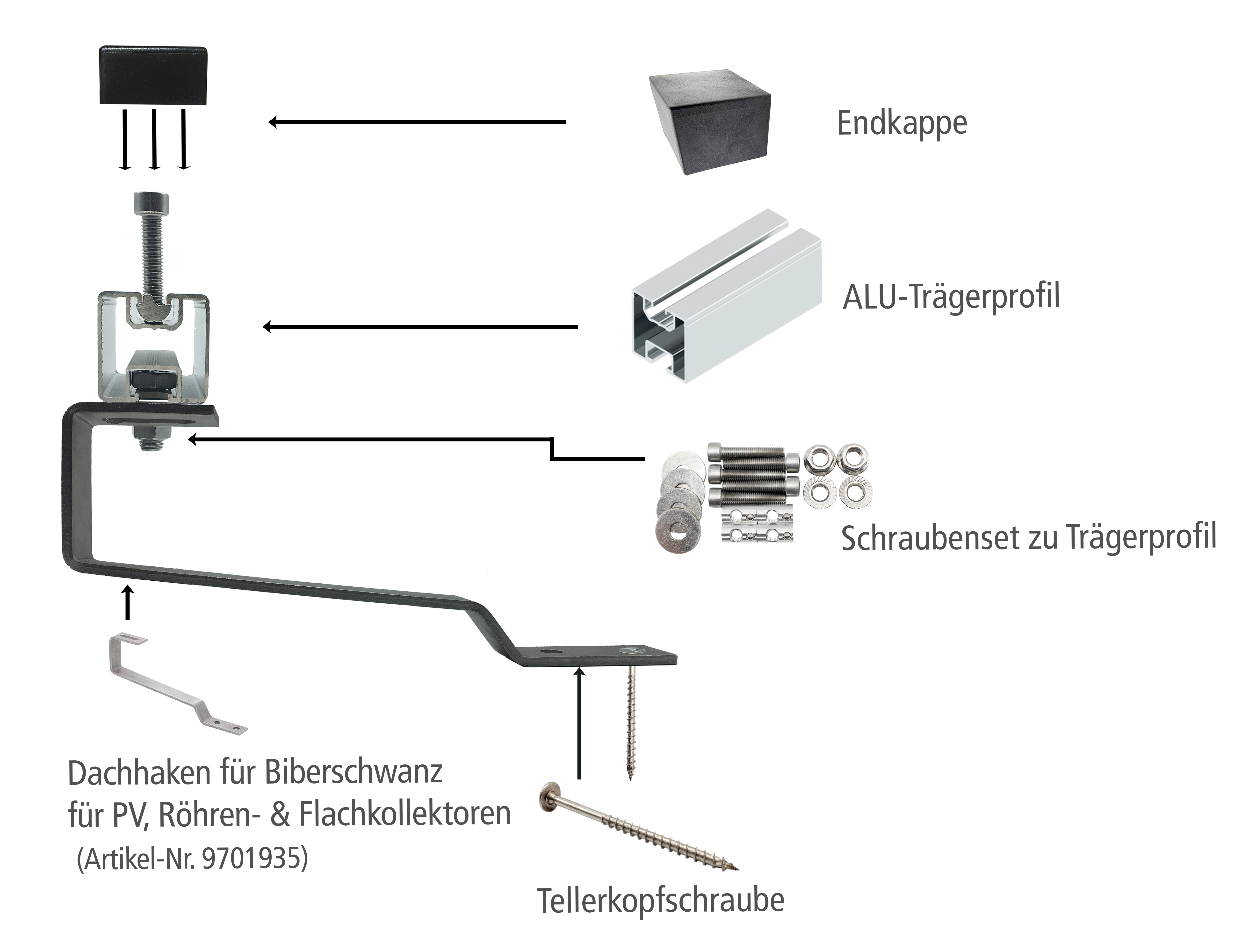

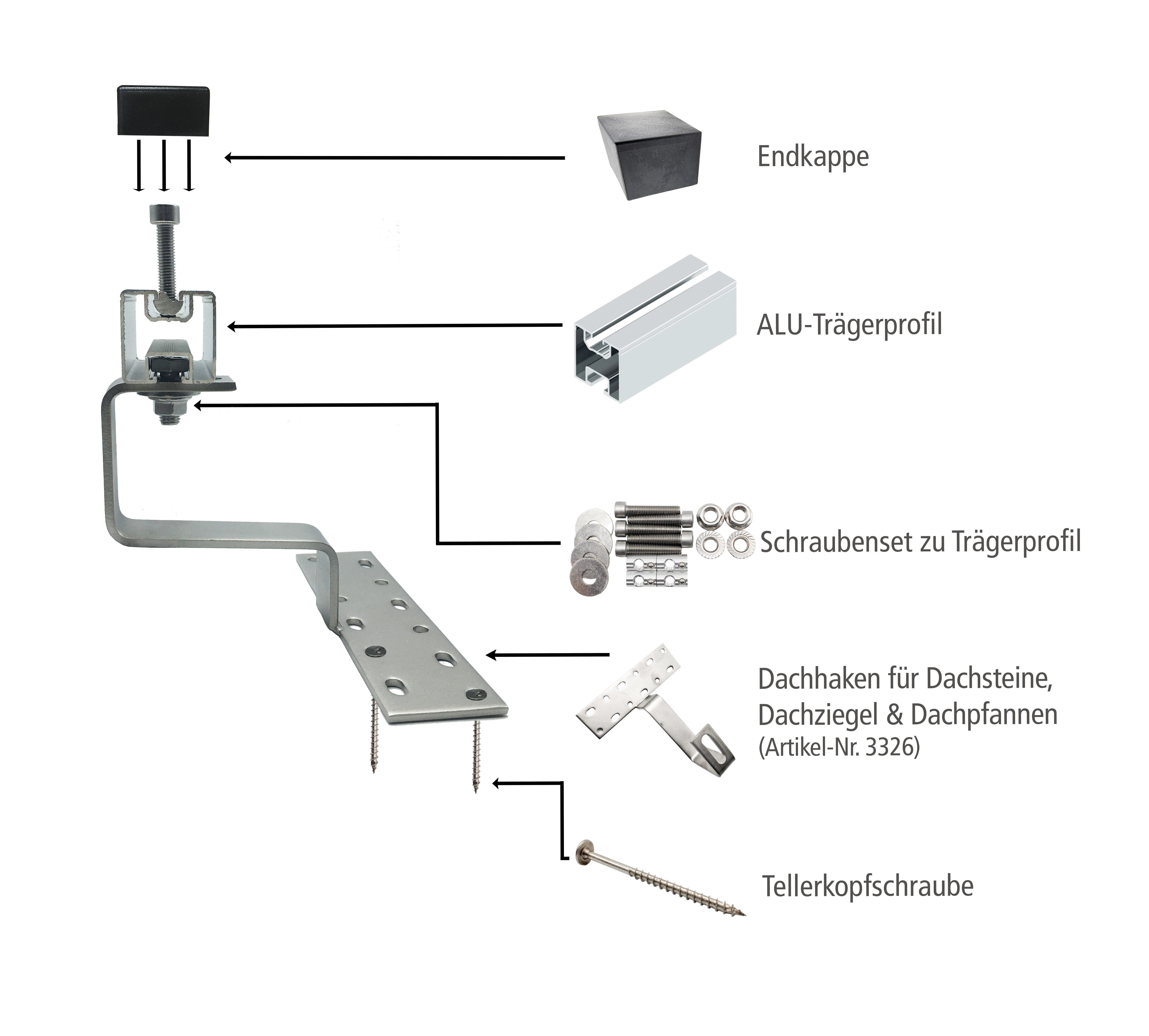

Trägerprofilset für Eurotherm-Solar PRO Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany

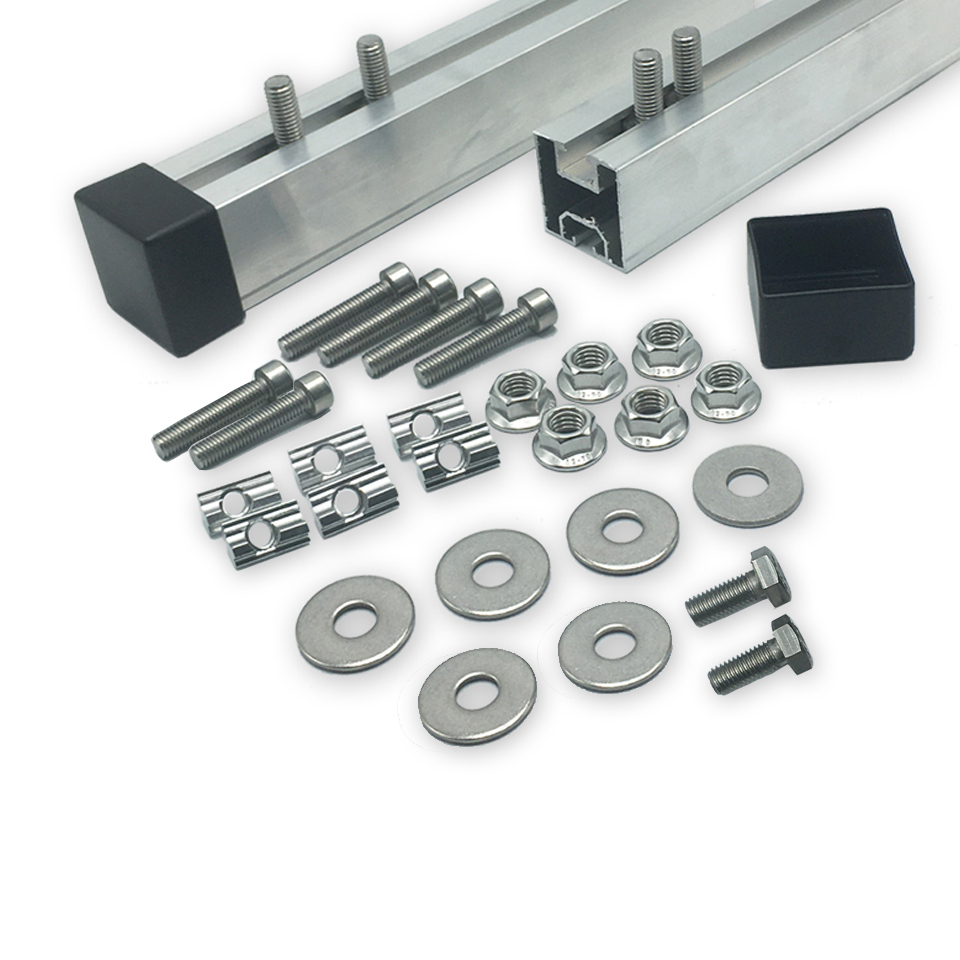

Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Endkappe
4 x

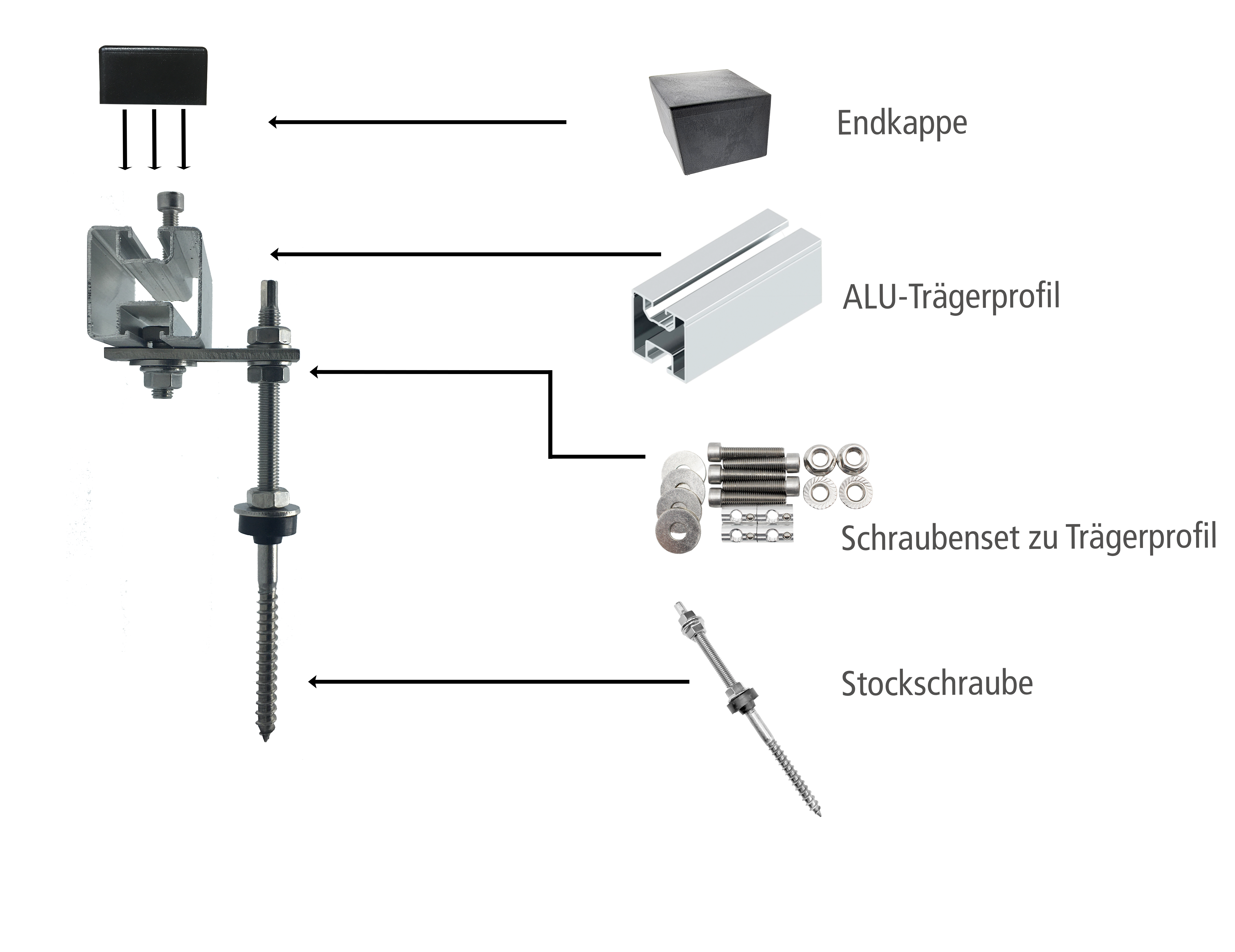

Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
10R
15R
20R
25R
30R
Dachhaken
4 x
6 x
Stockschrauben + Verstellplatten
4 x
6 x
Tellerkopfschrauben
8 x
12 x
Technische Daten

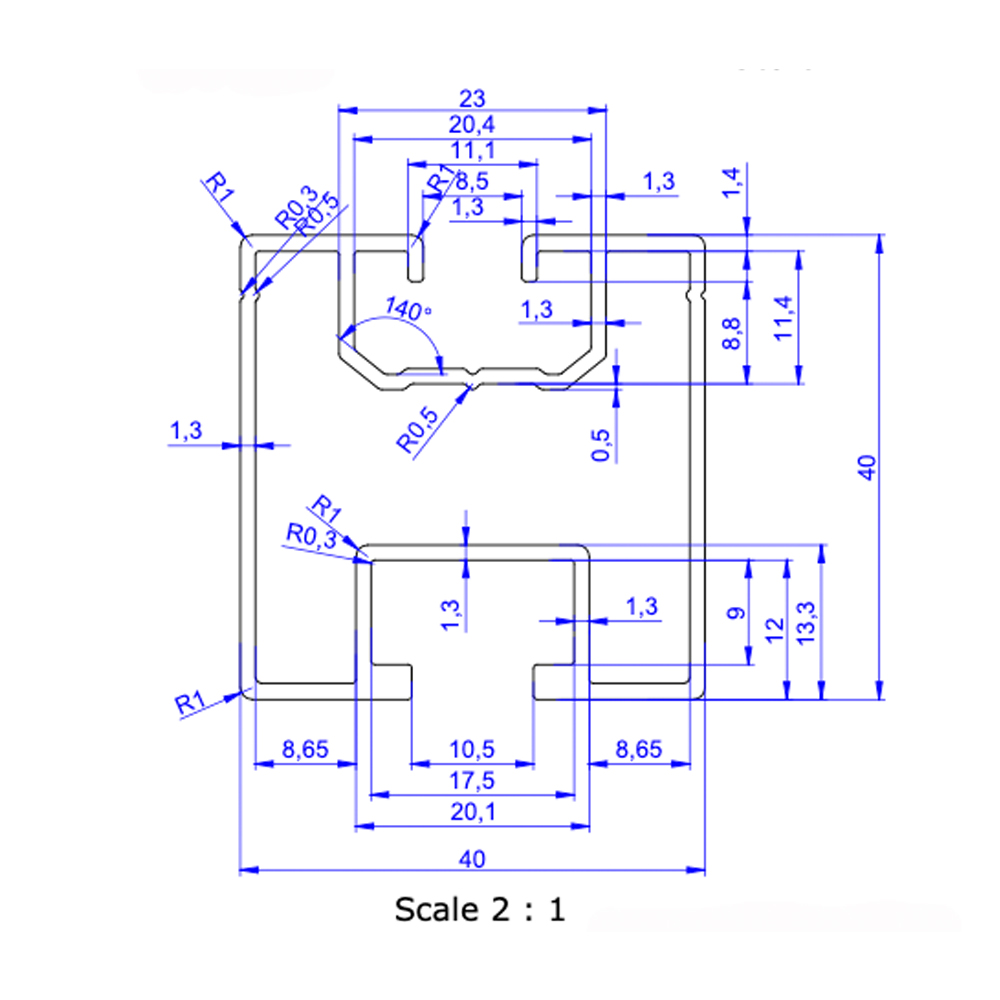

Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Trägerprofilset für Eurotherm-Solar CPC Vakuumröhrenkollektor
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten (außer Dachhaken) wie Profile, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Trägerprofilsets
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Endkappe
4 x

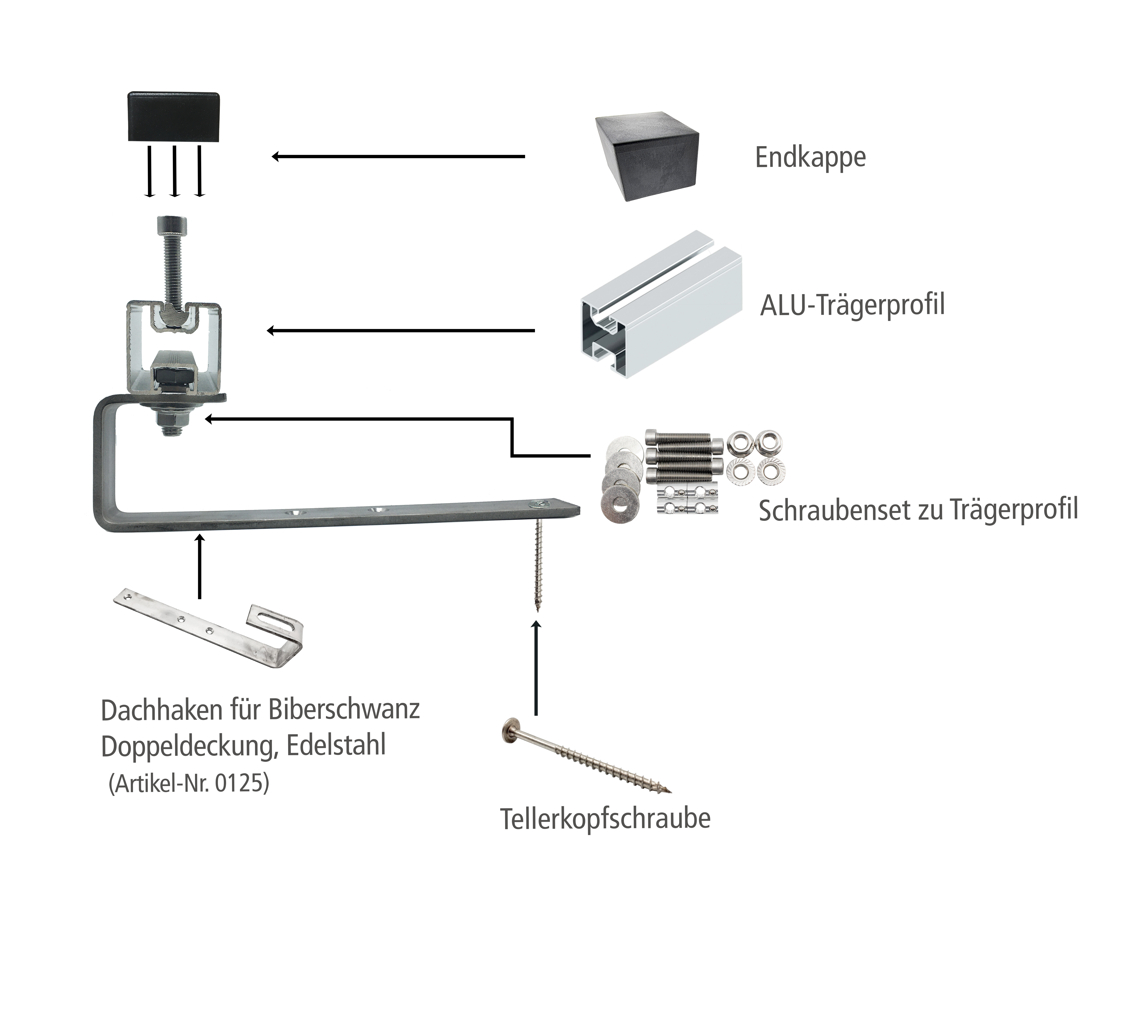

Empfehlung Dachhaken, Stockschrauben & Tellerkopfschrauben
Dachhaken, Stockschrauben und Tellerkopfschrauben sind nicht im Lieferumfang enthalten und müssen separat erworben werden. Sie dienen dazu, die Trägerprofile am Dach zu befestigen Beim Kauf von Dachhaken und Stockschrauben ist es wichtig, die richtige Größe und Anzahl für das jeweilige Dach und die geplante Installation zu berücksichtigen. Dachhaken, Stockschrauben und Tellerkopfschrauben finden Sie in den unterschiedlichsten Ausführungen ins unserem Shop.
Wir empfehlen:
Profil
16R
20R
24R
Dachhaken
6 x
8 x
Stockschrauben + Verstellplatten
6 x
8 x
Tellerkopfschrauben
12 x
16 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40mm
Regelspannweite
1,6m
Gewicht
779g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8mm
Gesamtlänge
22mm
Höhe
10mm
Breite
13mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8mm
Gesamtlänge
40mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10mm
Gesamtlänge
25mm
Kopfhöhe
6,4mm
Eckmaß
18,9mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5mm
Innendurchmesser
10,5mm
Außendurchmesser
30mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10mm
Sonstiges
mit Sperrverzahnung
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig

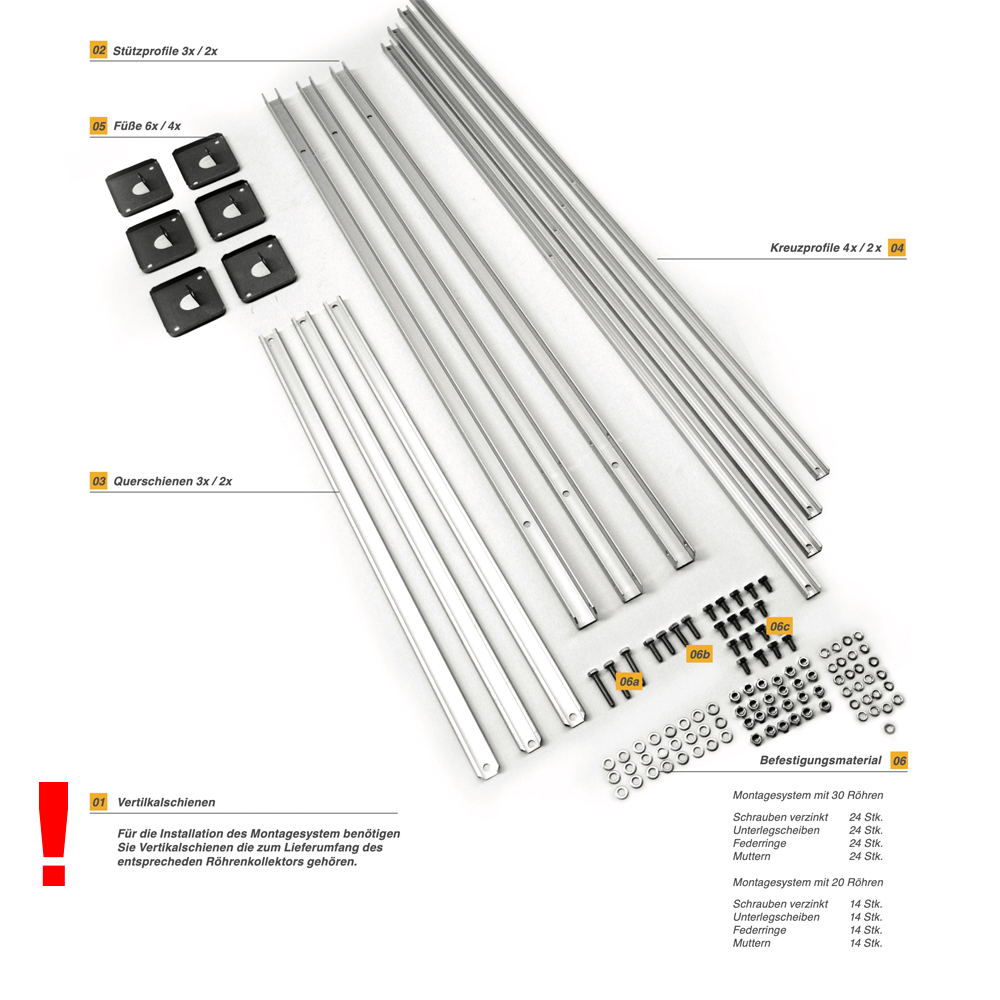

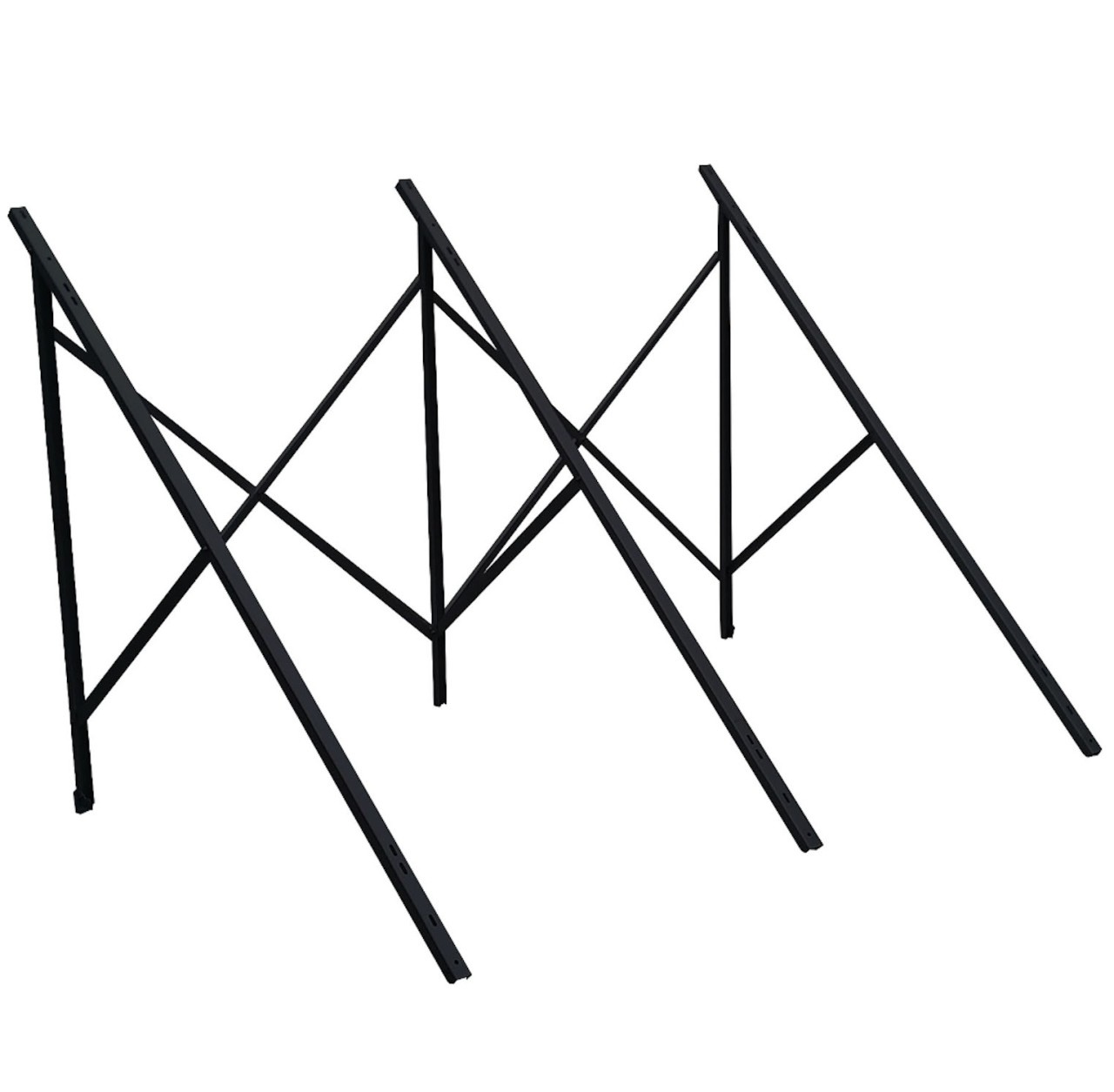

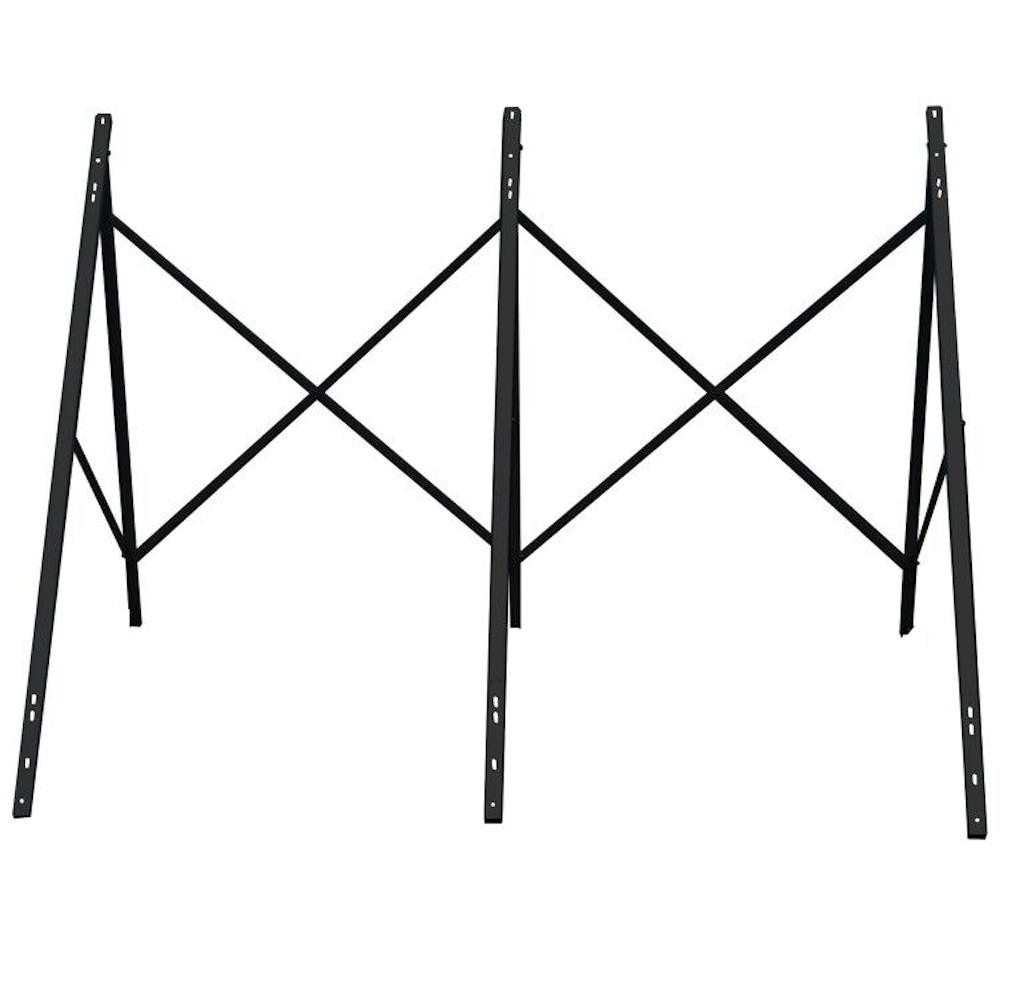

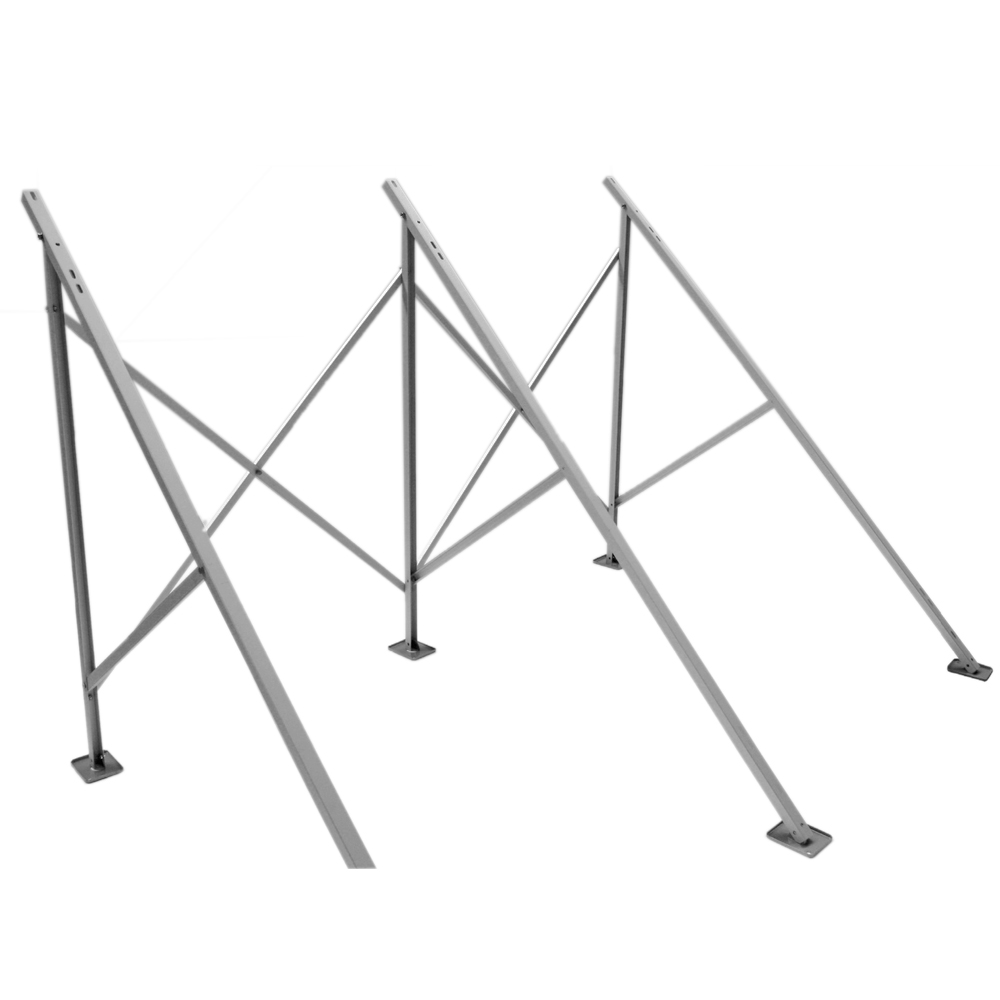

Flachdachaufständerung 45° für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Boden verwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaften der Flachdachaufständerung 45°
Einfache Montage (Vorgebohrt)
Aus hochwertigem Aluminium
Vorgebohrte Füße zur Befestigung
Aufständerung im 45 Grad Winkel (starr)
Speziell produziert für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.
Flachdachaufständerung 45° für Eurotherm-Solar-PRO-CPC Vakuumröhrenkollektor
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Boden verwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaft der Flachdachaufständerung 45°
• Einfache Montage (Vorgebohrt)• Aus hochwertigem Aluminium• Vorgebohrte Füße zur Befestigung• Aufständerung im 45 Grad Winkel (starr)• Speziell produziert für unseren Eurotherm-Solar-PRO-CPC Vakuumröhrenkollektor
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.
Flachdachaufständerung 45° für unseren Eurotherm-Solar Vakuumröhrenkollektor 30R - Black Line
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Bodenverwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaft der Flachdachaufständerung 45°
• Einfache Montage (Vorgebohrt)• Aus hochwertigem Aluminium• Aufständerung im 45 Grad Winkel (starr)• Speziell produziert für unseren Eurotherm-Solar Vakuumröhrenkollektor 30R - Black Line
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.
Flachdachaufständerung 45° für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Boden verwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaften der Flachdachaufständerung 45°
Einfache Montage (Vorgebohrt)
Aus hochwertigem Aluminium
Vorgebohrte Füße zur Befestigung
Aufständerung im 45 Grad Winkel (starr)
Speziell produziert für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.
Flachdachaufständerung 45° für Eurotherm-Solar Vakuumröhrenkollektor 24R CPC
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Bodenverwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaft der Flachdachaufständerung 45°
• Einfache Montage (Vorgebohrt)• Aus hochwertigem Aluminium• Aufständerung im 45 Grad Winkel (starr)• Speziell produziert für unseren Eurotherm-Solar Vakuumröhrenkollektor 24R CPC - Black Line
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.

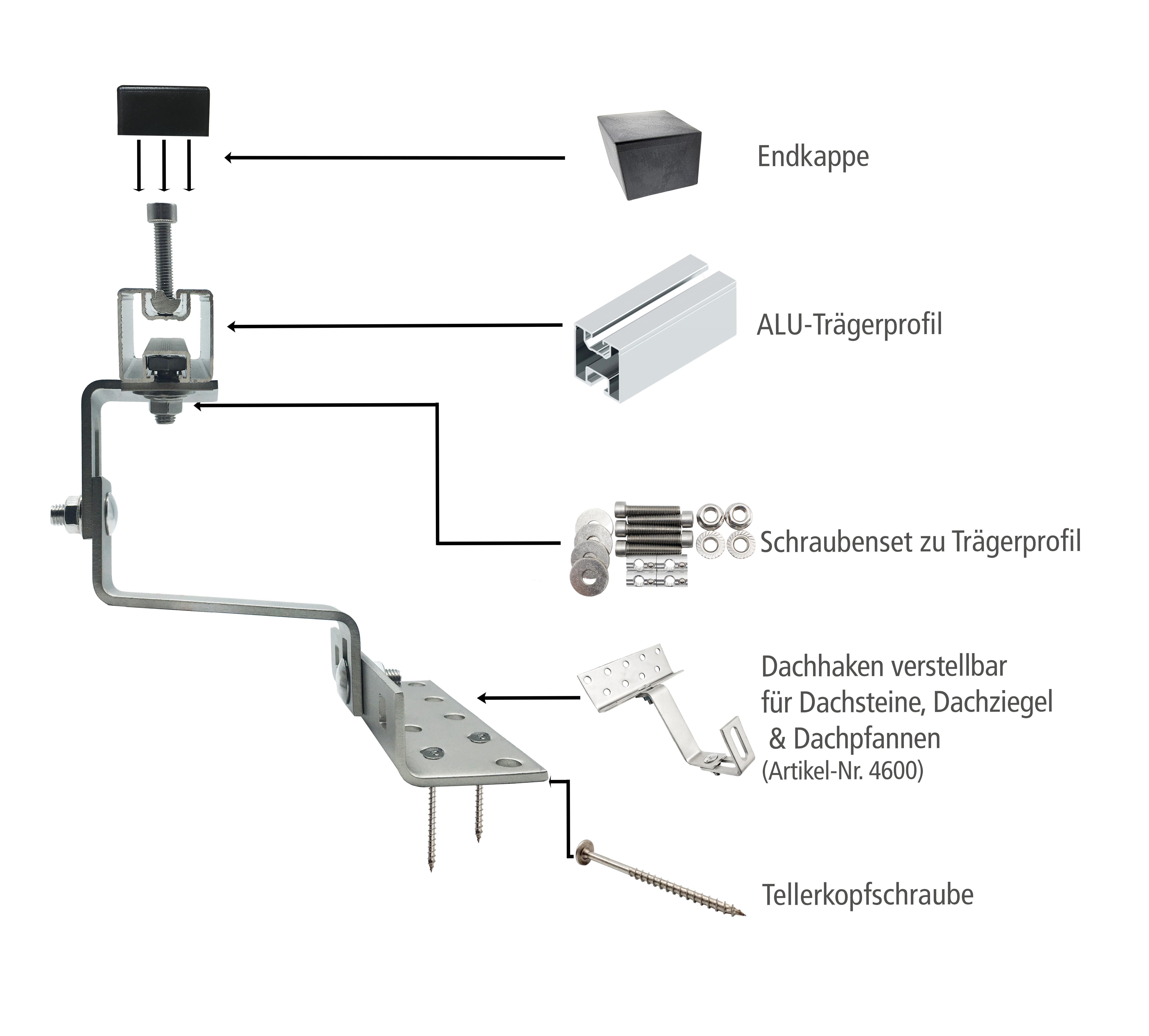

Aufdach Montagesystem für Eurotherm-Solar CPC 24R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken (verstellbar)
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Flachdachaufständerung 45° für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Ein Vakuumröhrenkollektor ist eine feine Sache. Deshalb möchten so viele Menschen wie möglich von den Vorzügen der Solarthermie profitieren. Durch eine entsprechende Aufständerung können selbst Dächer mit einer Solaranlage ausgestattet werden, die sich auf Grund ihrer Konstruktion eigentlich nicht dafür eignen. Das ist zum Beispiel dann der Fall, wenn es sich bei dem betreffenden Dach um ein Flachdach handelt. Da ein flach montiertes Solarmodul jedoch nur wenig Ertrag bietet, kann durch eine Aufständerung der Neigungswinkel verändert werden. Aufständerungen werden darüber hinaus auch zur Montage auf dem Boden verwendet.Ein weiterer Vorteil der Aufständerung ist, dass die darauf angebrachten Module gut hinterlüftet und somit auch besser gekühlt werden. Dadurch wird der Wirkungsgrad der Solarmodule positiv beeinflusst. Außerdem entfällt beim Errichten einer Aufständerung das aufwändige flexen der Dachziegel.
Eigenschaften der Flachdachaufständerung 45°
Einfache Montage (Vorgebohrt)
Aus hochwertigem Aluminium
Vorgebohrte Füße zur Befestigung
Aufständerung im 45 Grad Winkel (starr)
Speziell produziert für unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Bitte beachten Sie: Für die Installation der Aufständerung des Montagesystems benötigen Sie die Vertikalschienen, die zum Lieferumfang des entsprechenden Röhrenkollektors gehören. Diese Vertikalschienen sind auf der Abbildung mit dargestellt, gehören jedoch nicht zum Lieferumfang dieser Aufständerung.

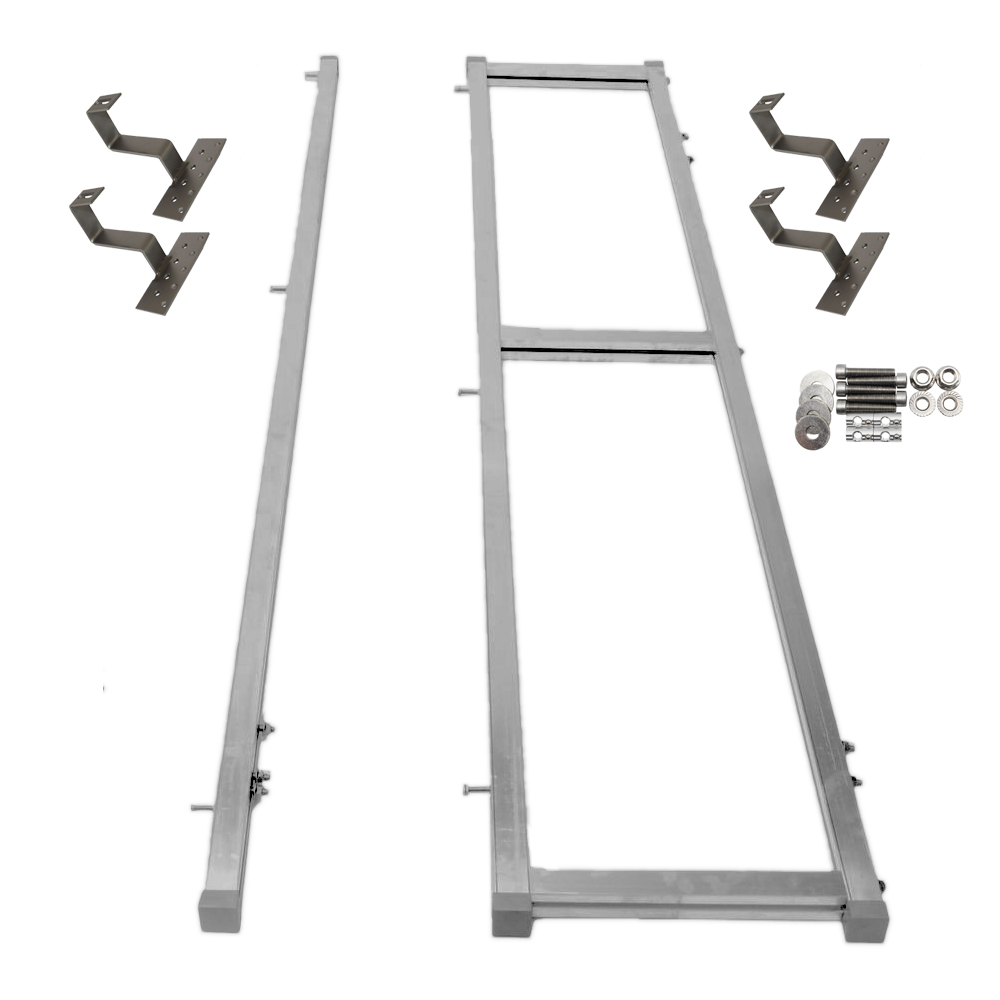

Schrägdach Aufständerung 10° - 40° für Sonnenkollektoren CPC 24R
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm CPC - 24R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 8 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere CPC Kollektoren mit 24 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 8 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 2.70 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung für PRO/SCM 30R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm-Solar / Eurotherm-Solar PRO - 30R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 6 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere Eurotherm-Solar / Eurotherm-Solar PRO Kollektoren mit 30 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 6 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 2,43 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung für CPC 16R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm CPC - 16R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 6 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere CPC Kollektoren mit 16 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 6 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 1,80 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Aufdach Montagesystem für Eurotherm-Solar PRO 30R Vakuumröhrenkollektor - Ziegel - verstellbar
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, verstellbare Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Dachhaken ist 3-fach verstellbar für eine flexible Verwendung
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Dachhaken (verstellbar)
4 x
6 x
8x80mm Tellerkopfschrauben
8 x
12 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
174 mm
Maße Grundplatte
139 x 54 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
9 x 9 mm versetzt
Langlochmessung
40 x 11 mm
Höhenverstellbar Gesamt
124 - 148 mm
Gesamtmaße
174 x 139 x 124-148 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Schrägdach Aufständerung für PRO/SCM 15R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm-Solar / Eurotherm-Solar PRO - 15R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 4 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere Eurotherm-Solar / Eurotherm-Solar PRO Kollektoren mit 15 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 4 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 1,64 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung 10° - 40° für Sonnenkollektoren CPC 20R
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm CPC - 20R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 6 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere CPC Kollektoren mit 20 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 6 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 2,30 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung für PRO/SCM 25R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm-Solar / Eurotherm-Solar PRO - 25R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 6 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere Eurotherm-Solar / Eurotherm-Solar PRO Kollektoren mit 25 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 6 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 2,03 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung für PRO/SCM 20R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm-Solar / Eurotherm-Solar PRO - 20R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und
ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist
inklusive 4 Dachhaken und sorgt für eine unproblematische Installation
Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere Eurotherm-Solar / Eurotherm-Solar PRO Kollektoren mit 20 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 4 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 1,64 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werden
AnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Schrägdach Aufständerung für PRO/SCM 10R Vakuumröhrenkollektor 10° - 40°
Schrägdachaufständerung für unsere Vakuumröhrenkollektor Eurotherm-Solar / Eurotherm-Solar PRO - 10R
Das Aufständerungsset erhöht den Anstellwinkel um 10 - 40 Grad und ist somit bestens geeignet für Dächer mit flachem Winkel. Dieses Set ist inklusive 4 Dachhaken und sorgt für eine unproblematische Installation Ihres Kollektors.
Produktdetails
• Aufständerung um 10° - 40° (je nach Auswahl)• Speziell produziert für unsere Eurotherm-Solar / Eurotherm-Solar PRO Kollektoren mit 10 Röhren• Montagefertig inkl. eingesetzen Schrauben• Hochwertiges und langlebiges Aluminium Profil 40x40mm• Langlebig Produkte• Inkl. Dachhaken und Montagematerial
Im Lieferumfang
• Trägerprofilset • 4 (nicht verstellbare) Dachhaken • Schrauben und Muttern zur Montage
Technische Daten
Länge: 0,85 MeterHöhe: 10° - 25cm / 15° - 39cm / 20° - 52cm / 25° - 67cm / 30° - 83cm / 35° - 101cm / 40° - 121cm
*Mitgelieferte Dachhaken müssen vor Ort aufgebogen bzw. Unebenheiten auf dem Dach angepasst werdenAnleitungEine ausführliche Anleitung zum Aufbau der Schrägdach Aufständerung finden Sie auf unserem YouTube-Kanal: https://www.youtube.com/watch?v=mJgsHC705lU
Aufdach Montagesystem für Eurotherm-Solar CPC 20R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 24R Vakuumröhrenkollektor - Ziegel
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Dachhaken, Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Dachhaken hat extra breite Auflagefläche
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Dachhaken
6 x
8 x
8x80mm Tellerkopfschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Dachhaken
Materialart
Rostfreier, ferritischer Edelstahl - WNr: 1.4016 - magnetisch
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8 mm versetzt // 6 Stück 8 x 13 mm versetzt
Langlochmessung
40 x 12 mm
Höhe
130 mm
Gesamtmaße
178 x 160 x 130 mm
Gewicht Stück
0,6 kg
Ziegeltyp
Formziegel, Dachpfannen, - steine
Tellerkopfschrauben
Materialart
A2
Gewindedurchmesser
8,0 mm
Kopfdurchmesser
20,0 mm
Gesamtlänge
80 mm
Gewindelänge
70 mm
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 16R Vakuumröhrenkollektor - Stockschrauben
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile,Stock-/ Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Verstellplatte
6 x
8 x
Stockschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Verstellplatte / Montageplatte
Montageplatte
Bohrung 11 mm, Langloch 29,5 x 11 mm
Materialstärke
5 mm
Länge
82 mm
Breite
30 mm
Stockschrauben
Materialart
Rostfreier Edelstahl
Maße
M10 x 200 mm
Lieferumfang
inkl. vulkanisierter EPDM-Dichtung und 3 Flanschmuttern in V4A
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
Aufdach Montagesystem für Eurotherm-Solar CPC 20R Vakuumröhrenkollektor - Stockschrauben
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar CPC Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen. Unser Trägerprofilset zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar CPC Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabile Befestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile,Stock-/ Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar CPC Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
16R
20R
24R
Profilschienen
2 x
Länge in cm (2x)
180
230
270
M8 Nutenstein
6 x
8 x
M8x40 Zylinderschraube
6 x
8 x
M10x25 Schraube
6 x
8 x
M10 Unterlegscheibe
6 x
8 x
M10 Flanschmutter
6 x
8 x
Verstellplatte
6 x
8 x
Stockschrauben
12 x
16 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung
Verstellplatte / Montageplatte
Montageplatte
Bohrung 11 mm, Langloch 29,5 x 11 mm
Materialstärke
5 mm
Länge
82 mm
Breite
30 mm
Stockschrauben
Materialart
Rostfreier Edelstahl
Maße
M10 x 200 mm
Lieferumfang
inkl. vulkanisierter EPDM-Dichtung und 3 Flanschmuttern in V4A
Endkappe
Maße
40x40mm
Farbe
schwarz
Material
PVC
Sonstiges
zum Überstecken
UV beständig
