Resol Solarzelle CS10

Beschreibung

Produktinformationen "Resol Solarzelle CS10"

RESOL Solarzelle CS10

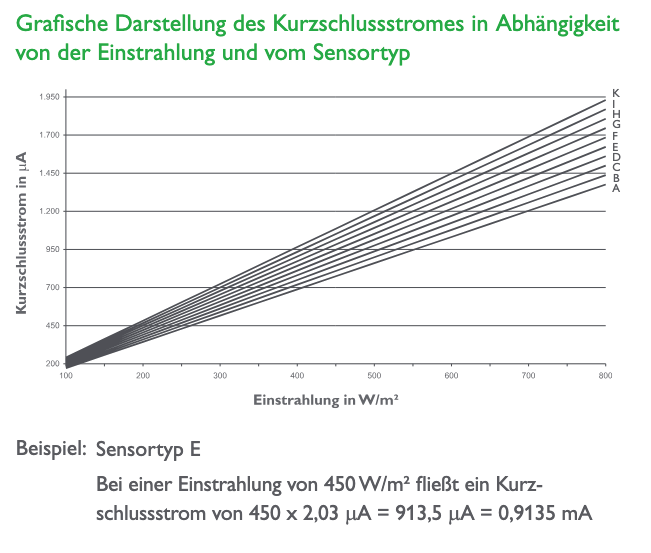

Die Solarzelle CS10 dient zur präzisen Erfassung der aktuellen Solareinstrahlungsintensität. Der erzeugte Kurzschlussstrom steigt proportional zur Strahlungsintensität und ermöglicht so eine zuverlässige Messung. Je nach verwendetem Regler kann der Sensor entweder als Plausibilitätskontrolle oder mit direktem Regeleinfluss eingesetzt werden.

Die Anschlussleitung kann bis zu 100 m verlängert werden, wobei die verwendete Leitung für den Außenbereich geeignet sein muss.

Technische Daten

  • Gehäuse: PA6 (Kabeleinführung), PMMA (Gehäuse)
  • Schutzart: IP54
  • Gehäuseabmessungen: 83,5 x 34,5 x 32 mm
  • Betriebstemperatur: -20 bis +70 °C
  • Kabeleinführung: PG 9
  • Anschlussleitung:
    • Kabeldurchmesser: 4 – 8 mm
    • Aderquerschnitt: AWG 22 – 14 (0,34 – 1,5 mm²)
    • Ummantelung für den Außenbereich erforderlich

Die RESOL Solarzelle CS10 ist die ideale Lösung zur präzisen Überwachung der Solareinstrahlung und unterstützt eine effiziente Regelung von Solarsystemen.
