Tellerkopf Schraube Teilgewinde T-STAR plus T40 A2 Edelstahl rostfrei 4CUT 8 x 80/100/120 mm

Produktinformationen "Tellerkopf Schraube Teilgewinde T-STAR plus T40 A2 Edelstahl rostfrei 4CUT 8 x 80/100/120 mm"

Tellerkopf Schrauben - 8 x 80 / 100 / 120 mm

Die Tellerkopfschrauben haben Ihren optimalen Einsatz im Außenbereich. Z.B. für die Befestigung von Dachhaken an ihren Sparren oder Pfetten, an Carports, Pergolen, Vordächern, Brücken oder Balkonen geeignet.

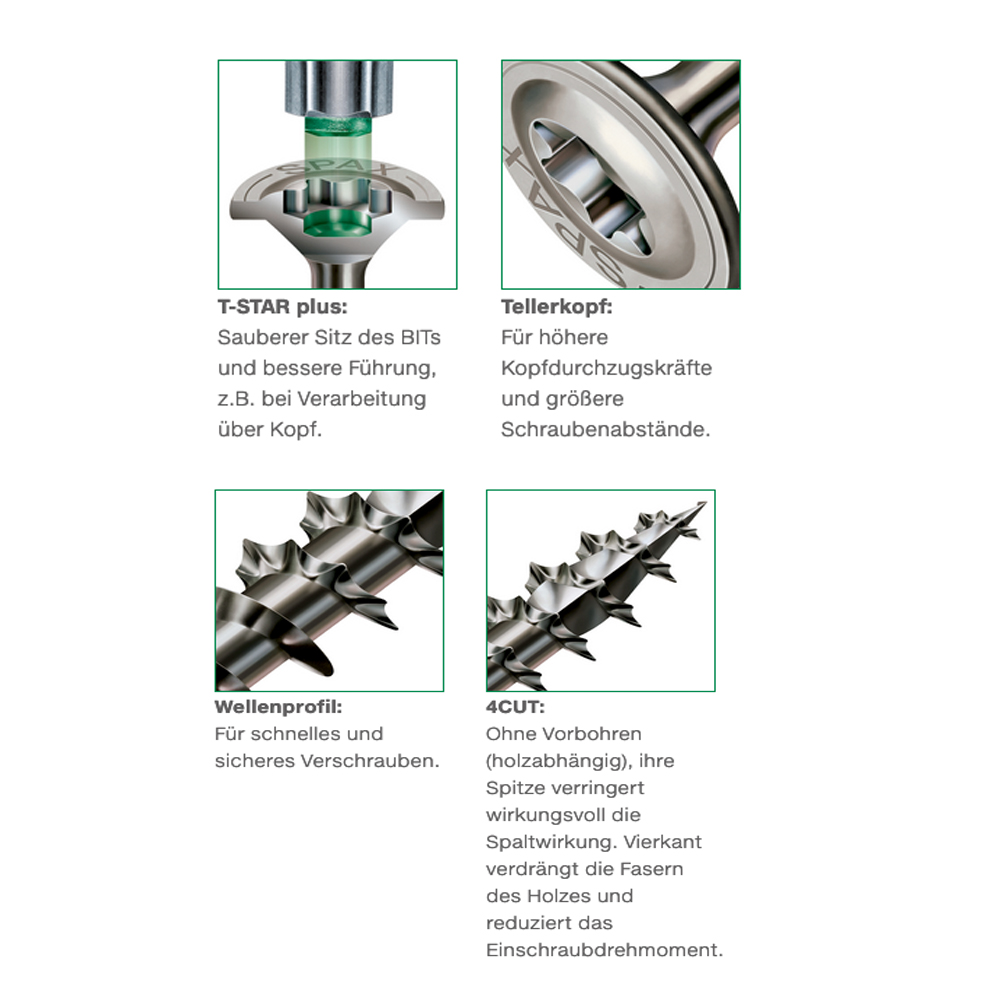

Tellerkopf: Erheblich höhere Kopfdurchzugskräfte als Senkkopfschrauben, dies ermöglicht besseres Dichtziehen der Hölzer
Edelstahl A2: Für Außenanwendung mit direkter Bewitterung sowie für die Anwendung in Feuchträumen (z. B. Küche und Bad)
T-Star plus: Sauberer Sitz des BITs und besser Führung, z.B. bei Verarbeitung über Kopf
Wellenprofil: Für schnelles und sicheres Verschrauben

Technische Daten:

Gleitbeschichtet
4CUT-Spitze
Für einen Dachhaken (Frankfurter Pfanne) benötigen Sie 3 Schrauben
Für einen Dachhaken (Biberschwanz) benötigen Sie 2 Schrauben

	8 x 80 mm	8 x 100 mm	8 x 120 mm
Gewindedurchmesser (d1):	8,0 mm	8,0 mm	8,0 mm
Kopfdurchmesser (dk):	20,0 mm	20,0 mm	20,0 mm
Klingengröße (T):	40	40	40
Gesamtlänge (Ls):	80 mm	100 mm	120 mm
Gewindelänge (Lgv):	70 mm	80 mm	80 mm

Bei der Montage zweier massiver Hölzer kommt es auf zwei entscheidende Eigenschaften an, die die Schrauben mitbringen müssen. Zunächst müssen beide Bauteile möglichst dicht zusammengezogen werden – am besten fugenlos –, damit die Lasten über den vollen Querschnitt vom einen auf das andere Holz abgeleitet werden können. Für diese Aufgabe gibt es in unserem Programm keine bessere als die HI.FORCE-Schraube. Mit Teilgewinde zieht diese bärenstark in das untere Holz, der lange, glatte Schaft unterhalb des Kopfes lässt die HI.FORCE widerstandslos durchs obere Holz gleiten. Mit Vollgewinde wird bei der HI.FORCE-Schraube die maximal aufnehmbare axiale Zugkraft noch mal signifikant erhöht. Der große Tellerkopf beider Varianten verteilt die Zugkraft auf eine größere Fläche des Holzes, der für solche Schrauben entscheidende Durchzugswiderstand ist dadurch deutlich erhöht. HI.FORCE wird im Holzbau vor allem bei stumpfen T-förmigen Anschlüssen (Rähm auf Pfosten) eingesetzt. Auch bei nicht rechtwinklig angeordneten Hölzern (Kopfbänder, Streben) wird die Verbindung zuverlässig dicht gezogen und gehalten. Je nach statischer Anforderung bekommen Sie unsere HI.FORCE in den Durchmessern 6, 8 und 10 Millimetern. Das bedeutet für Sie: Es ist vor dem Verschrauben kein kraftraubendes Zusammenziehen und Fixieren der Hölzer mehr nötig, haltbare und sichere Holzverbindungen sind in kürzester Zeit hergestellt.

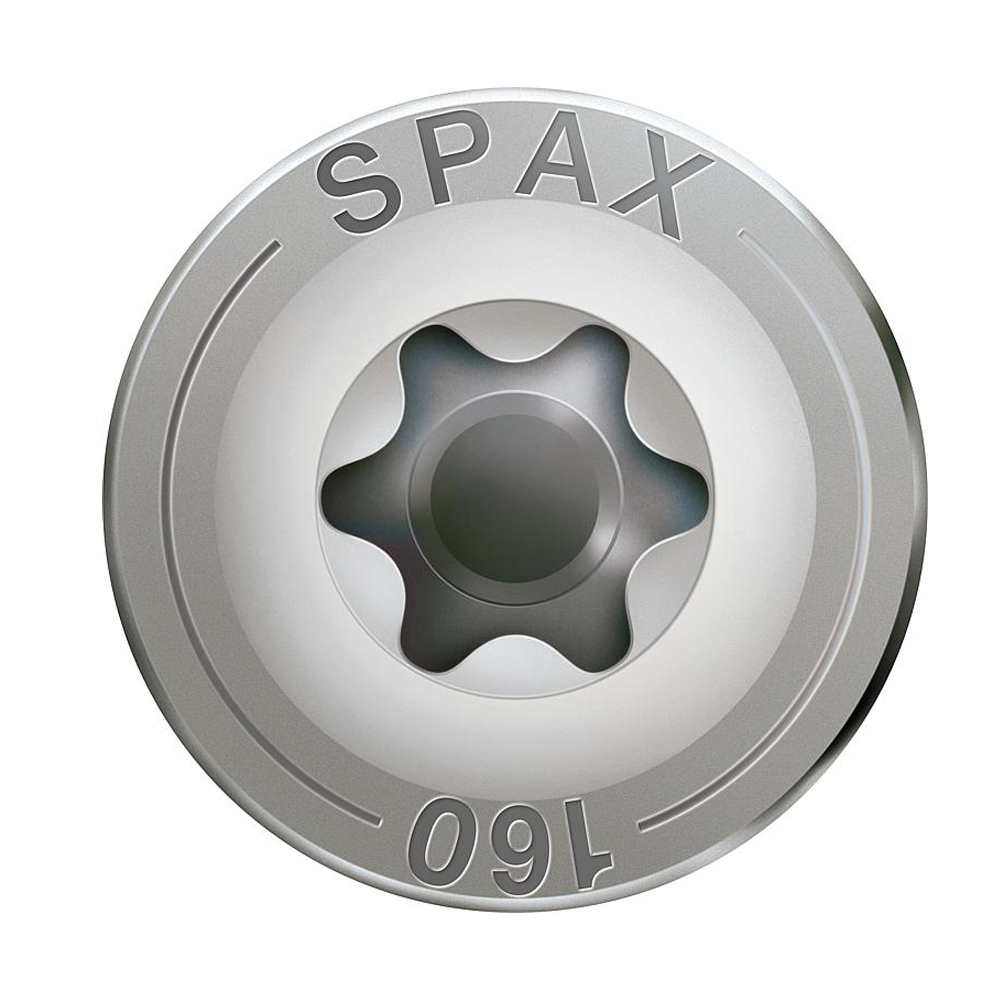

Der besondere Kraftangriff – T-STAR plus – ist ein sogenannter Innensechsrund. Im Vergleich zu wenig passgenauen Antriebsarten wie Philips oder Kreuzschlitz vergrößert sich die Angriffsfläche bei unserem T-STAR plus auf ein Vielfaches, und die T-STAR plus-Bits sitzen immer optimal im Schraubenkopf. Die daraus resultierende bestmögliche, passgenaue Kraftübertragung von Schrauber auf Schraube durch T-STAR plus ermöglicht so ein einfaches und enorm zügiges Arbeiten, und das wesentlich effizienter als bei allen anderen Antrieben.
Das bedeutet für Sie: Das lästige Abrutschen des Bits aus dem Schraubenkopf ist passé, Sie können ganze Serienverschraubungen in kürzester Zeit absolvieren!
Unsere Bezeichnung 4CUT für die Spitze unserer Schrauben beschreibt die Tatsache, dass diese nicht rund, sondern als Vierkant ausgeformt ist. Diese vier Kanten verdrängen die Holzfasern während des Eindrehens und schaffen so Platz für den Kerndurchmesser der Schraube. Der sonst unvermeidliche Spreizdruck, den der Kern im Holz ausübt, wird so wirkungsvoll reduziert und ein Aufspleißen des Holzes in Randnähe verringert. Auch das nötige Drehmoment des Akkuschraubers wird verringert, da der Kern der Schraube sich nicht ins Holz „quetschen“ muss.
Das bedeutet für Sie: Selbst im sonst so reißanfälligen Randbereich Ihres Werkstücks ist nahezu kein Vorbohren mehr nötig! Durch den 4CUT sparen Sie einen kompletten Arbeitsgang.
Die Abkürzung A2 bei unseren Edelstahlschrauben rührt von der Legierung des Stahls her. A steht für „Austenit“, ein Gemisch aus Eisen, Kohlenstoff und den Legierungselementen Chrom, Nickel und Molybdän. Die 2 (1-5) zeigt den Legierungsgrad, also den Gehalt an Chrom und Nickel an.
Schrauben in der Ausführung Edelstahl rostfrei A2 bieten einen hohen Schutz gegen Korrosion und eine mittlere Festigkeit. Gering hingegen ist ihre Widerstandsfähigkeit gegen Seewasser und gegen Säuren. Sie werden deshalb in küstenfernen Gebieten im Außenbereich verschraubt und verrichten dort lange und zuverlässig ihren Dienst. Das bedeutet für Sie: Mit unseren Schrauben in Edelstahl rostfrei A2 sind Sie abseits der Küstengebiete bei nahezu allen Bauvorhaben korrosionstechnisch bestens gerüstet.
