Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2

Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2
800,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 2-5 Tage **

  • 29002280
  • 7,80 kg
Solarstation Resol FlowSol B HE - DeltaSol BX Plus Die FlowSol ®  B ist eine... mehr
"Solarstation Resol FlowSol B HE - DeltaSol BX Plus mit Wilo Yonos PARA ST 15/7.0-PWM2"

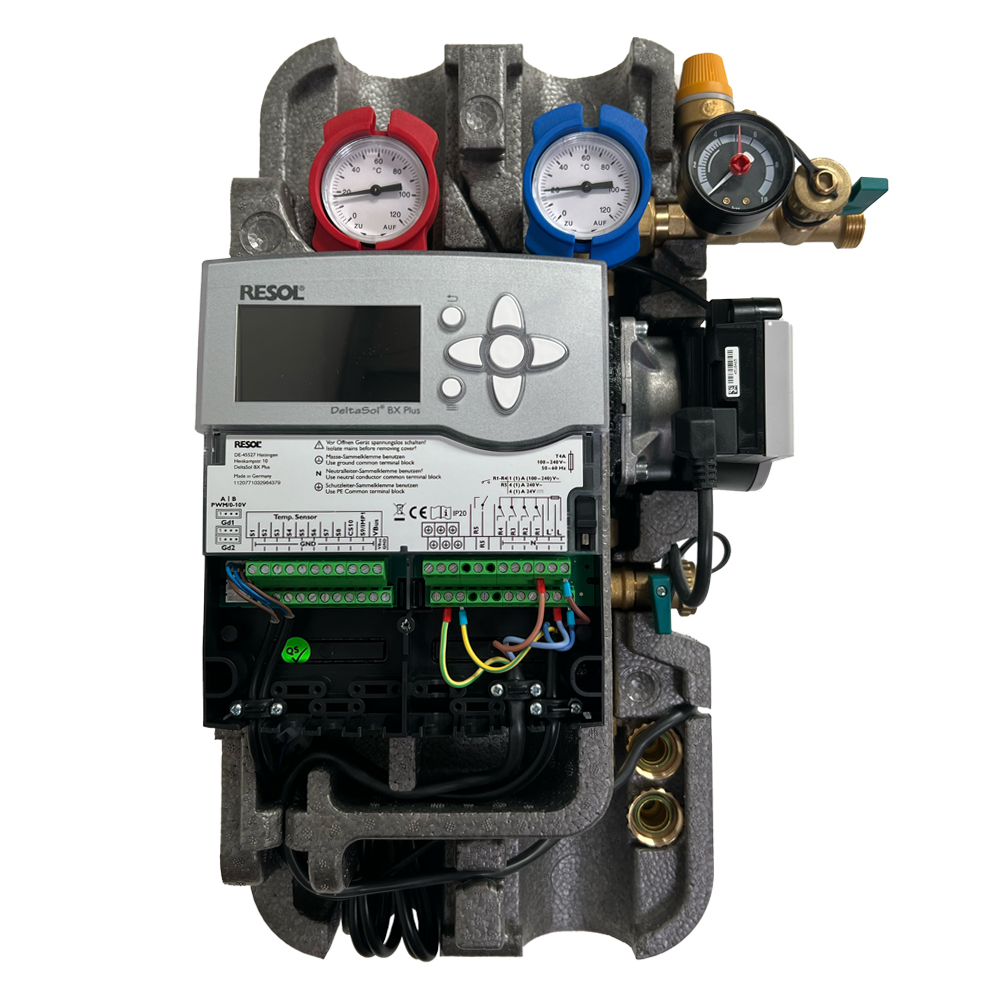

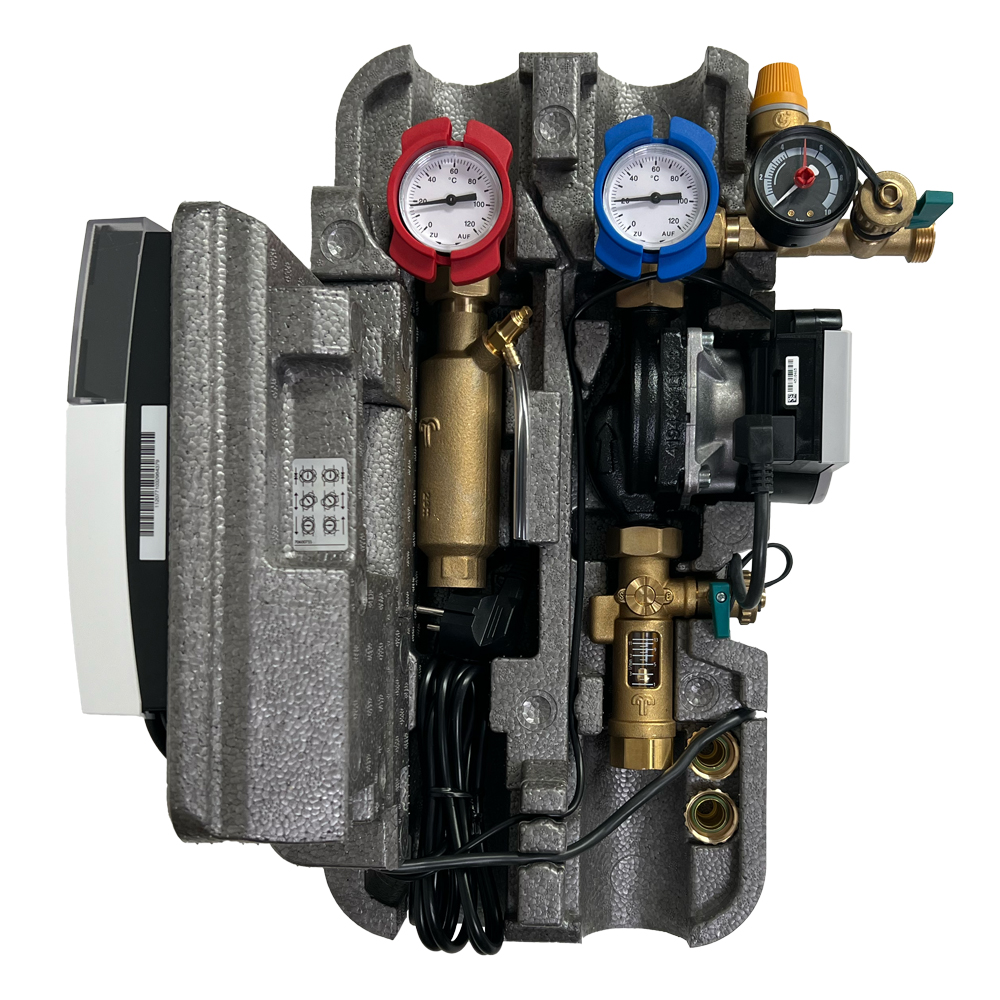

Solarstation Resol FlowSol B HE - DeltaSol BX Plus

Die FlowSol® B ist eine vorkonfektionierte Zweistrang-Solarstation und enthält vormontiert die wichtigsten Hydraulikkomponenten zum Betrieb einer Solaranlage. Wie alle RESOL-Solarstationen ist sie besonders leicht zu installieren.

Vorteile

• Hocheffizienzpumpe integriert
• Befüll- und Entleeranschlüsse
• Sicherheitsgruppe mti Anschluss für Membran-Ausdehnungsgefäß, Sicherheitsventil und Manometer
• Wandhalter mit Befestigungsmaterial

Technische Daten Solarstation FlowSol B HE - DeltaSol BX Plus

Umwälzpumpe: Wilo Yonos PARA ST 15/7.0-PWM2
Sicherheitsventil: 6 bar
Manometer: 0 ... 10 bar
Volumenstromanzeige: 1 ... 13 l/min
Schwerkraftbremsen: Öffnungsdruck 20 mbar, aufstellbar
Anschluss für Membran-Ausdehnungsgefäß: 3/4" AG, flachdichtend
Abgang Sicherheitsventil: 3/4" IG
Anschlüsse Solarleitungen: 3/4" IG
Zulässige Maximaltemperatur VL/RL: 120 °C/95 °C
Zulässiger Maximaldruck: 6 bar
Medium: Wasser mit max. 50 % Glykol
Maße: ca. 481 x 320 x 190 mm (mit Isolierung)
Achsabstand: 100 mm
Abstand Achse – Wand: 67 mm
Material: Armaturen: Messing
Dichtungen: AFM 34
Isolierung: EPP-Schaum

Funktionen der Solarsteuerung RESOL DeltaSol BX Plus

Max. Anzahl Kollektorenfeld: 2
Max. Anzahl Speicher:
4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur):
5
Relaiausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja

Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus

Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung,Wärmem engenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion,Thermostatfunktion,Speicherschichtladung, Vorranglogik,Drainback-Option,Boosterfunktion,Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.
Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
