MUT Drei-Wege Zonenventil SOLAR - IG – mit Endschalter

Produktinformationen "MUT Drei-Wege Zonenventil SOLAR - IG – mit Endschalter"

MUT Drei-Wege Zonenventil IG – mit Endschalter

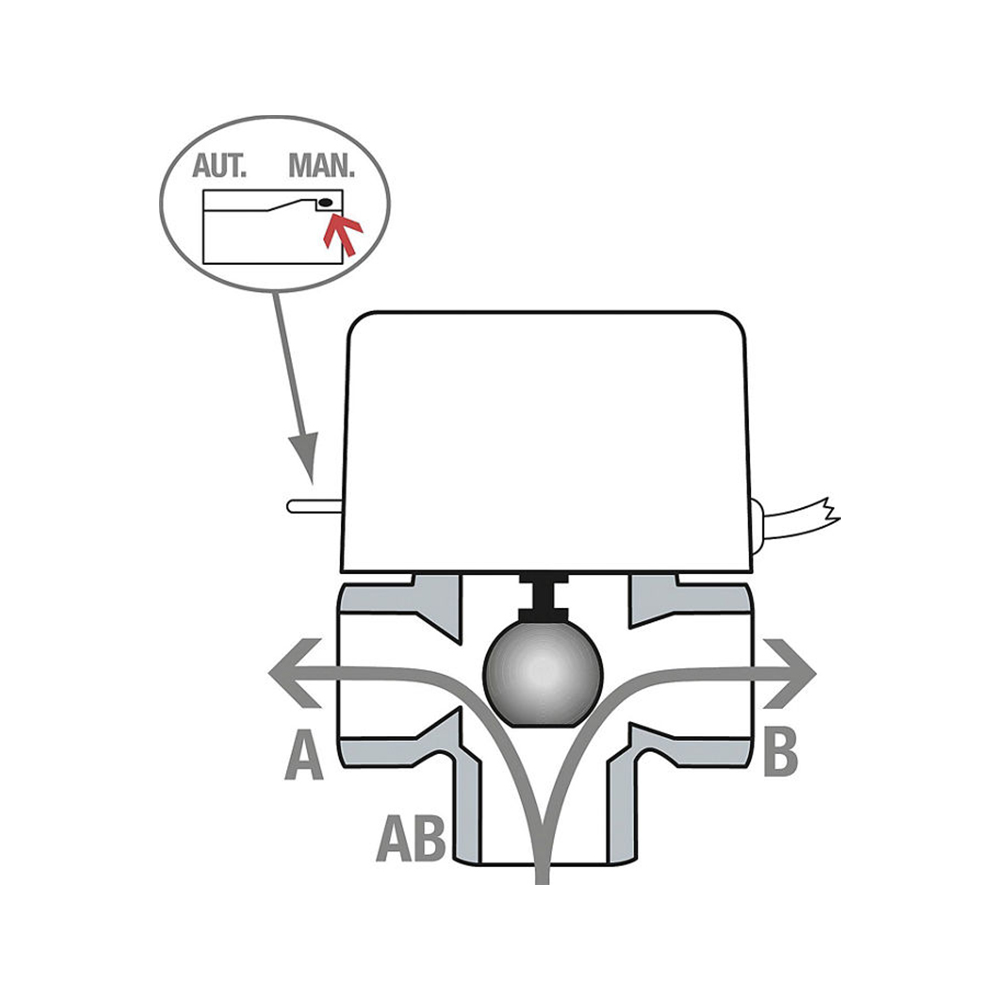

Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung.

Funktionshinweise:

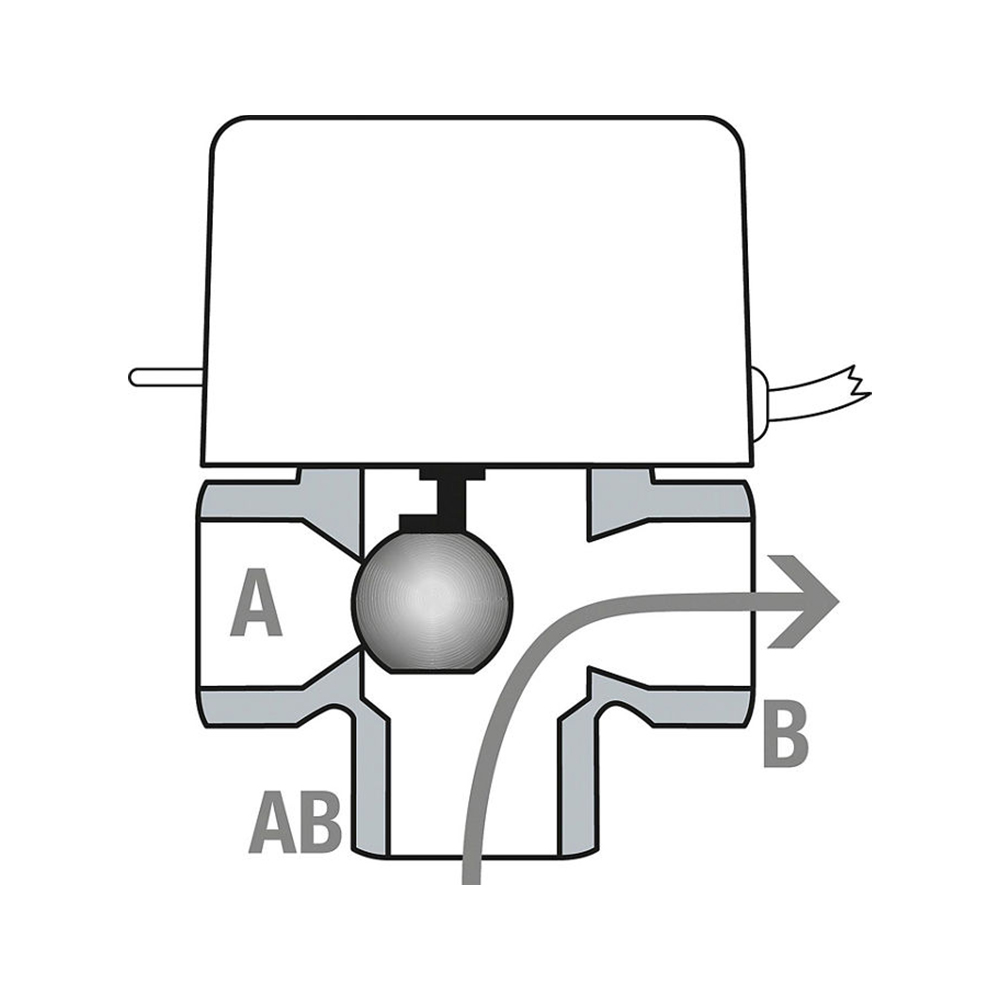

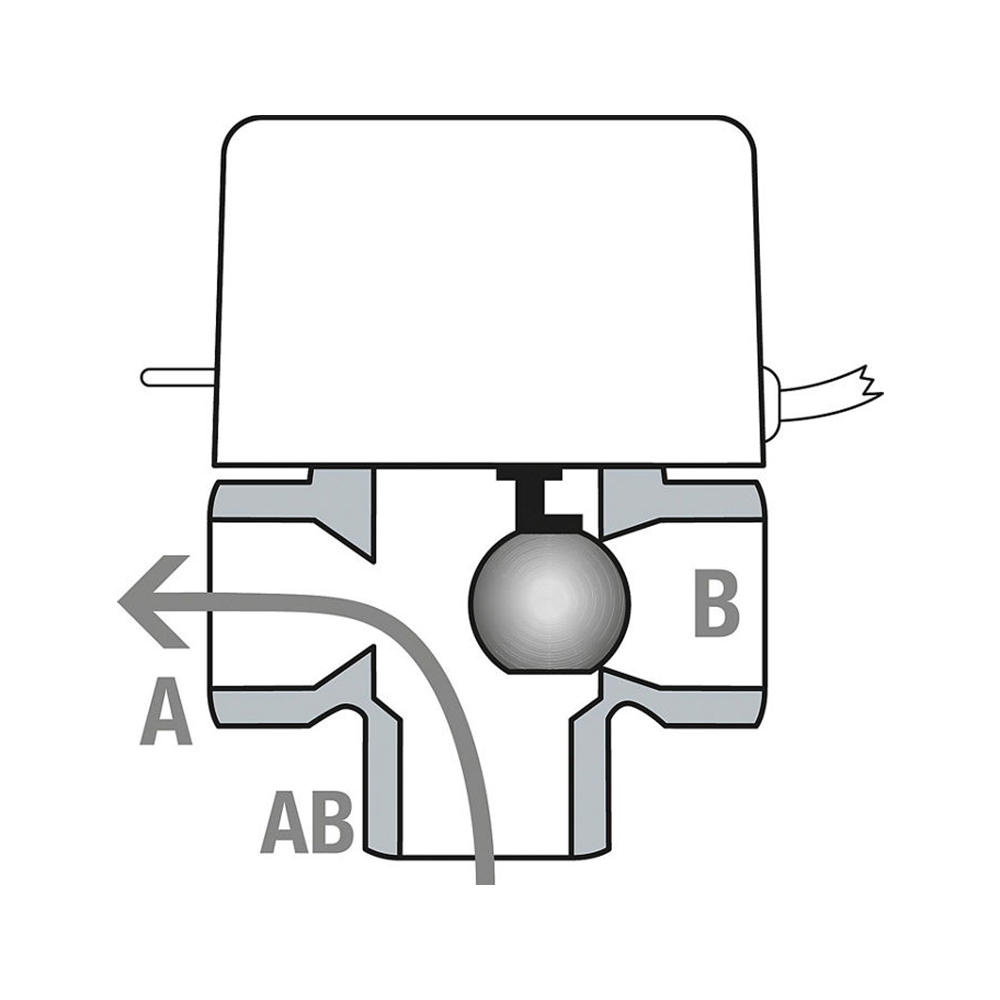

Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!

Technische Daten:

Leistungsaufnahme: 6W
Elektr. Anschluss: 230 V, 50 Hz
Endschalter: 3 A, 250 V (AC)
Schutzart: IP 22
Umgebungstemp.: max. 60°C
Mediumtemp.: 5°C bis 130°C
Betriebsdruck: max. 10 bar
Ventilgehäuse, Deckel: Messing
Rückholfeder: rostfreier Stahl
Kabellänge: 1000 mm
Mit integriertem Endschalter
Differenzdruck max.: 1,54 bar (1/2") / 1,54 bar (3/4") / 0,6 bar (1")
Wasser mit bis zu 50% Glykol
Anschlüsse: Innengewinde
Kvs-Wert: 6,6 (1/2") / 7,8 (3/4") / 12,6 (1")
