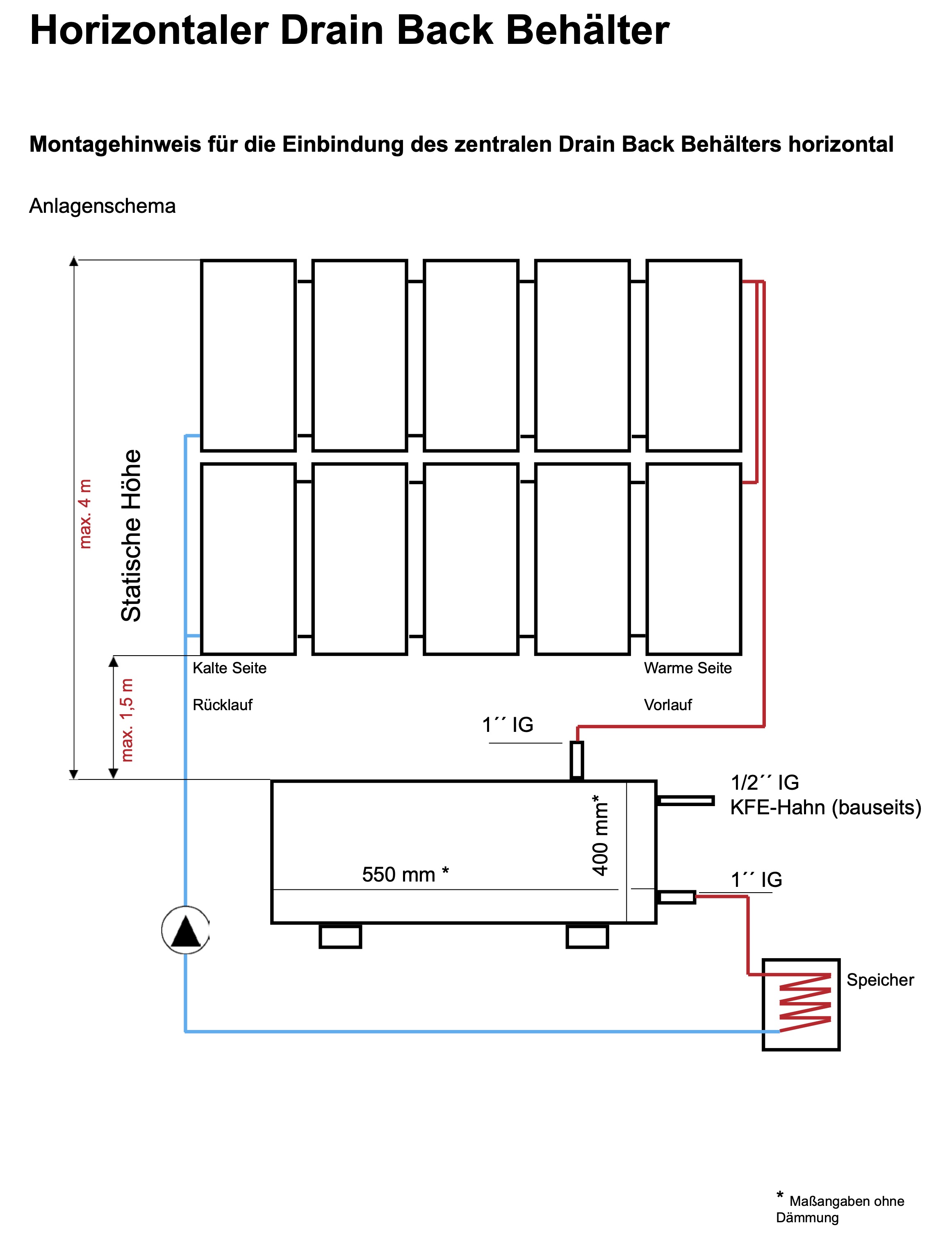

DrainBox Entleerungssystem horizontal – Drain-Back für Solarthermie bis 50 m², 23,4 l Nutzvolumen, 1 Zoll

Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

Der neue Zuwachs unserer DeltaSol^®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen (über umschaltbare Impulseingänge) ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus^® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern.

Vorteile der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

• extragroßes Display
• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren
• 2 Eingänge für digitale Grundfos Direct Sensors
• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
• Datenaufzeichnung auf SD-Karte
• Drainback-Option
• Resol VBus
• thermische Desinfektion
• zeitgesteuerte Thermostatfunktion

Funktionen der Solarsteuerung RESOL DeltaSol BX Plus - Komplettpaket

Max. Anzahl Kollektorfeld: 2
Max. Anzahl Speicher: 4
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur): 5
Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja

Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus

Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: I
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43 mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.
Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-Einstrahlungssensor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar CPC - 24R (5,29 m²)

Der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor bietet höchste Effizienz und modernste Technologie in einem eleganten Design. Mit seiner fortschrittlichen CPC-Spiegeltechnologie und hochwertigen Materialien ist dieser Kollektor die ideale Lösung für alle, die maximale Solarenergiegewinne und zuverlässige Leistung suchen – selbst bei schwierigen Wetterbedingungen wie diffusem Licht oder niedrigen Außentemperaturen.

Leistungsstarke Technologie für optimale Effizienz

Durch die CPC-Spiegel hinter den Röhren wird die Sonneneinstrahlung unabhängig vom Einstrahlwinkel optimal auf die Absorbefläche gelenkt, wodurch auch bei suboptimaler Dachausrichtung hohe Erträge erzielt werden. Diese einzigartige Spiegeltechnologie, kombiniert mit der Heatpipe-Technologie und den groß dimensionierten 14 mm Heatpipe-Kondensatoren, ermöglicht eine herausragende Wärmeübertragung und maximale Effizienz.

Der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor ist nicht nur für die Brauchwassererwärmung, sondern auch für die Heizungsunterstützung und Prozesswärmeanlagen hervorragend geeignet. Die Vakuumisolierung und die hochselektiven 360° Absorber sorgen für minimale Wärmeverluste und hohe Energiegewinne, selbst in den Übergangsjahreszeiten und im Winter.

Erstklassige Materialqualität und Langlebigkeit

Die Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar CPC 24R eine Garantie von 10 Jahren.

Einfache Installation und Wartung

Ein wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient.

Vielseitige Einsatzmöglichkeiten

Ob für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.

Zertifizierung und Förderung

Der Eurotherm-Solar CPC 24R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.

Alle Vorteile des Eurotherm-Solar CPC Sonnenkollektors im Überblick:

• Höchste Zertifizierungen und Qualitätssicherung
  Zertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.

• Vielseitige Anwendungsmöglichkeiten
  Ideal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.

• Hochreflektierende CPC-Spiegel
  Maximale Nutzung der Sonneneinstrahlung, auch bei schrägem Lichteinfall.



• Langlebigkeit durch erstklassige Materialien
  Dank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie.

• Hohe Effizienz auch bei niedrigen Temperaturen
  Die exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.

• Maximale Wärmeübertragung durch fortschrittliche Technologie
  Mit 14 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.

• Beste Leistung bei jeder Sonnenausrichtung
  Dank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.

• Einfache Überwachung und Integration
  Eine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.

• Robustes und ästhetisches Design
  Der stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.

• Wartungsfreundlich durch trockene Anbindung
  Dank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.

• Frostschutz für kalte Regionen
  Das spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.

• Einfache und flexible Montage
  Der Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.

Technische Daten:

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar PRO - 30R (4,44 m²)

Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar PRO 30R besticht durch herausragendes Design, erstklassige Qualität und maximale Effizienz – und das zu einem äußerst attraktiven Preis.

Dieser Kollektor ist die ideale Wahl für all jene, die auf modernste Solarthermie-Technologie setzen. Mit hoher Zuverlässigkeit und einfacher Installation bietet der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor eine erstklassige Lösung für Anwendungen zur Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeerzeugung.

Hochleistungs-Solarkollektor mit innovativer Heatpipe-Technologie

Der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor setzt auf die bewährte und effiziente Heatpipe-Technologie. Im Gegensatz zu herkömmlichen Flachkollektoren oder einfachen Vakuumkollektoren bietet die Heatpipe-Technik eine wesentlich bessere Wärmeübertragung. Die 24 mm dicken und 70 mm langen Heatpipe-Köpfe maximieren den Kontakt zur Wärmeabgabe, was die Effizienz des Kollektors deutlich erhöht. Die Wärmeenergie wird über das integrierte Kupferrohr im Sammler optimal an das Wärmeträgermedium weitergeleitet. Selbst bei niedrigen Außentemperaturen oder suboptimaler Sonneneinstrahlung erzielt dieser Kollektor beeindruckende Ergebnisse.

Hoher Wirkungsgrad bei allen Wetterbedingungen

Dank der Vakuumtechnologie liefert der Eurotherm-Solar PRO 30R Solarkollektor auch bei diffusen Lichtverhältnissen oder schräg einfallender Sonneneinstrahlung konstant hohe Erträge. Selbst an bewölkten Tagen oder im Winter bleibt die Leistung bemerkenswert. Die Vakuumisolierung innerhalb der Glasröhren minimiert Wärmeverluste, sodass der Kollektor auch bei kalten Außentemperaturen effizient arbeitet.

Erstklassige Materialqualität und Langlebigkeit

Die Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar PRO 30R eine Garantie von 10 Jahren.

Einfache Installation und Wartung

Ein wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient.

Vielseitige Einsatzmöglichkeiten

Ob für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.

Zertifizierung und Förderung

Der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.

Alle Vorteile des Eurotherm-Solar PRO Sonnenkollektors im Überblick:

• Höchste Zertifizierungen und Qualitätssicherung
  Zertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.

• Vielseitige Anwendungsmöglichkeiten
  Ideal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.

• Langlebigkeit durch erstklassige Materialien
  Dank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie.

• Hohe Effizienz auch bei niedrigen Temperaturen
  Die exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.

• Maximale Wärmeübertragung durch fortschrittliche Technologie
  Mit 24 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.

• Beste Leistung bei jeder Sonnenausrichtung
  Dank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.

• Einfache Überwachung und Integration
  Eine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.

• Robustes und ästhetisches Design
  Der stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.

• Wartungsfreundlich durch trockene Anbindung
  Dank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.

• Frostschutz für kalte Regionen
  Das spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.

• Einfache und flexible Montage
  Der Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.

Technische Daten:

Solar KFE-Kugelhahn DN15 (1/2") – Entleerungsventil für Solaranlagen

Der Solar KFE-Kugelhahn DN15 (1/2") ist speziell für Solaranlagen entwickelt und ermöglicht eine sichere und zuverlässige Befüllung, Entleerung sowie Wartung Ihrer Anlage. Dank des selbstdichtenden Gewindes aus hitzebeständigem PTFE ist keine zusätzliche Dichtungsmasse wie Hanf oder Teflonband erforderlich.

Die Armatur ist aus hochwertigem Messing CW617N gefertigt, vernickelt, und verfügt über einen orangefarbenen Flügelgriff für eine schnelle, einfache und sichere Bedienung. Mit der integrierten Schlauchtülle und Schraubkappe lässt sich der Hahn flexibel an verschiedene Anschlüsse anpassen und ermöglicht ein tropffreies Entleeren der Anlage.

Der KFE-Kugelhahn eignet sich für Wasser-Glykol-Gemische, ist belastbar bis 20 bar und hält Temperaturen bis 200 °C stand – ideal für Solaranlagen mit hohen Betriebstemperaturen.

Produktvorteile

• Sicheres Entleeren und Befüllen von Solaranlagen.
• Selbstdichtende Gewindeschneiddichtung aus PTFE – keine zusätzliche Dichtung nötig.
• Hochwertiges vernickeltes Messing für lange Lebensdauer und Korrosionsbeständigkeit.
• Orangefarbener Flügelgriff für einfache und schnelle Bedienung.
• Inklusive Schlauchtülle und Schraubkappe für flexible Anschlussmöglichkeiten.
• Hohe Belastbarkeit: Betriebsdruck bis 20 bar, Betriebstemperatur bis 200 °C.
• Geeignet für Wasser-Glykol-Gemische – ideal für Solarthermieanlagen.

Technische Daten

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Wilo YONOS PARA ST15/7 - PWM2

Optimieren Sie Ihre Solarthermie-Anlage mit unserer 2-Strang Solarstation, ausgestattet mit der hochmodernen Wilo YONOS PARA ST15/7 - PWM2 Hocheffizienzpumpe. Diese Pumpe zeichnet sich durch ihren besonders niedrigen Energieverbrauch im Vergleich zu herkömmlichen asynchronen Pumpen aus und bietet maximale Effizienz und Zuverlässigkeit.

Unsere Solarstation dient als entscheidendes Bindeglied zwischen Kollektor und Speicher und gewährleistet die effektive Zirkulation der Wärmeträgerflüssigkeit. Sie ist ideal für den Einsatz in Systemen mit Flachkollektoren oder Vakuumröhrenkollektoren und vereinfacht durch ihre durchdachte Konstruktion Installation, Bedienung und Wartung.

Ihre Vorteile auf einen Blick

• Präzise Temperaturkontrolle: Vor- und Rücklauftemperaturen einfach überwachen.
• Vormontiert und isoliert: Inklusive hochwertiger Wärmedämmung aus EPP (schwarz).
• Sicherheitsausstattung: Solar-Sicherheitsventil (6 bar), Manometer (10 bar) und integrierte Entlüftung.
• Einfache Handhabung: Integrierte Befüll- und Spüleinrichtung.
• Höchste Flexibilität: Für Wand- und Speichereinbau geeignet.
• Komfortable Durchflussanzeige: Bereich von 2 bis 12 l/min.
• Robuste Komponenten: Kugelhähne, Rückschlagventile und Thermometer (beidseitig).

Elektrische Verbindung

1. 230V Versorgung:

   • Braunes Kabel → L (Phase)
   • Blaues Kabel → N (Null-Leiter)
   • Gelb-Grünes Kabel → PE (Erde)



2. PWM Signalanschluss:

   • Braunes Kabel → + DC Pluspol
   • Blaues Kabel → - DC Minuspol
   • Schwarzes Kabel → Rückmeldung (optional)
   • Wichtig: Das PWM-Signal ist eine DC-Gleichspannung (0-10V). Vermeiden Sie eine Verbindung mit 230V AC, da dies die Pumpe irreparabel beschädigen kann.

Praktischer Tipp

Falls Ihre Steuerung kein PWM-Signal unterstützt, empfehlen wir den Einsatz eines Pumpensignalwandlers, z. B. den Resol PSW Premium.

Technische Daten

DN16 Wellrohr-Verschraubung Schnellverschraubung Solarleitung

Die DN16 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.

Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.

Vorteile unserer Wellrohr-Verschraubungen:

• Made in Germany: Höchste Qualitätsstandards.
• Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.
• Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.
• Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.
• Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.
• Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.
• Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.

Technischer Aufbau

Der Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.

Material und Abdichtung

Hergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.

Montageanleitung der Wellrohr-Verschraubung

1. Verschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.
2. Wellrohr schneiden: Am besten mit einem Rohrschneider.
3. Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.
4. Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.
5. Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.
6. Handfest zudrehen: Nur handfest anziehen.
7. Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.

[Hier geht's zum Montagevideo]

Anwendungsbereiche der Wellrohr-Verschraubung:

• Solarkollektoren
• Solarstationen
• Pumpen
• Warmwasserspeicher
• Ausdehnungsgefäße
• Heizung
• Fernwärme


Setzen Sie auf Effizienz und Qualität mit der DN16 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!

Technische Daten

DN20 Wellrohr-Verschraubung Schnellverschraubung Solarleitung

Die DN20 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.

Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.

Vorteile unserer Wellrohr-Verschraubungen:

• Made in Germany: Höchste Qualitätsstandards.
• Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.
• Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.
• Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.
• Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.
• Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.
• Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.

Technischer Aufbau

Der Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.

Material und Abdichtung

Hergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.

Montageanleitung der Wellrohr-Verschraubung

1. Verschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.
2. Wellrohr schneiden: Am besten mit einem Rohrschneider.
3. Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.
4. Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.
5. Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.
6. Handfest zudrehen: Nur handfest anziehen.
7. Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.

[Hier geht's zum Montagevideo]

Anwendungsbereiche der Wellrohr-Verschraubung:

• Solarkollektoren
• Solarstationen
• Pumpen
• Warmwasserspeicher
• Ausdehnungsgefäße
• Heizung
• Fernwärme


Setzen Sie auf Effizienz und Qualität mit der DN20 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!

Technische Daten

STI-Solar FKF 200 – Leistungsstarker Flachkollektor für Solarthermieanlagen

Der STI-Solar FKF 200 ist ein Flachkollektor für solarthermische Anlagen mit einer Bruttofläche von 2,10 m². Durch seine Ausführung für die horizontale oder vertikale Montage lässt sich der Kollektor flexibel an unterschiedliche Dach- und Montageflächen anpassen.

Der FKF 200 verfügt über einen Mäanderabsorber mit hochselektiver Vakuumbeschichtung. Die Absorbertechnik ist darauf ausgelegt, solare Einstrahlung aufzunehmen und die gewonnene Wärme an das Wärmeträgermedium des Solarthermiekreislaufs zu übertragen.

Für die thermische Dämmung kommt Mineralwolle zum Einsatz. Rahmen und Rückwand bestehen aus Aluminium, während die Frontabdeckung aus Solarglas ESG gefertigt ist. Mit einer Kollektortiefe von 85 mm verbindet der FKF 200 eine kompakte Bauweise mit einer für Solarthermieanlagen ausgelegten Konstruktion.

Der Kollektor ist für einen Betriebsdruck von bis zu 6 bar ausgelegt. Der angegebene Prüfdruck beträgt 10 bar. Die Stagnationstemperatur ist mit 210 °C angegeben.

Produktvorteile

• Der FKF 200 besitzt eine Bruttofläche von 2,10 m² und eine Nettofläche von 1,83 m².
• Der Kollektor kann als horizontale oder vertikale Variante bestellt werden.
• Der Mäanderabsorber ist hochselektiv vakuumbeschichtet.
• Die Mineralwolldämmung reduziert die Wärmeabgabe über die Kollektorrückseite.
• Die Abdeckung besteht aus Solarglas ESG.
• Der Rahmen ist als Aluminiumprofil Alu-Line ausgeführt.
• Die Rückwand besteht aus Aluminiumblech.
• Der angegebene Betriebsdruck beträgt bis zu 6 bar.
• Die angegebene Stagnationstemperatur beträgt 210 °C.
• Der Kollektor ist für einen Durchfluss von 15 bis 40 l/h je m² angegeben.
• Die Konstruktion ist für verschiedene Montagearten und Einbausituationen vorgesehen.
• Für den FKF 200 sind Solar-Keymark-Zertifizierungen für verschiedene Absorberausführungen vorhanden.

Einsatzbereiche

Der STI-Solar FKF 200 eignet sich zur Integration in Solarthermieanlagen zur Nutzung solarer Wärme. Je nach Anlagenkonzept kann die gewonnene Solarwärme beispielsweise für die Warmwasserbereitung oder Heizungsunterstützung eingesetzt werden.

Durch die zwei möglichen Einbaurichtungen lässt sich der Kollektor passend zur vorhandenen Montagefläche ausrichten.

Der FKF 200 eignet sich sowohl für neue Solarthermieanlagen als auch für die Erweiterung oder Modernisierung bestehender Anlagen, sofern die hydraulischen und technischen Voraussetzungen erfüllt sind.

Montagemöglichkeiten

Für den FKF 200 stehen verschiedene Montagekonzepte zur Verfügung. Dazu gehören:

• Aufdachmontage
• Indachmontage
• Bodenmontage
• Flachdachmontage
• Fassadenmontage
• Montage auf geeigneten Wand- oder Bodenkonsolen

Durch die unterschiedlichen Montagemöglichkeiten lässt sich der Kollektor an verschiedene bauliche Gegebenheiten anpassen.

Das jeweils benötigte Montagematerial richtet sich nach der gewählten Montageart und der vorhandenen Unterkonstruktion. Für spezielle Installationssituationen ist zusätzliches Montagematerial erhältlich.

Bei der Planung müssen die örtlichen Anforderungen an Befestigung, Statik sowie Wind- und Schneelasten berücksichtigt werden.

Hydraulische Einbindung

Der FKF 200 wird in den hydraulischen Kreislauf der Solarthermieanlage eingebunden. Bei der Auslegung werden Kollektorfläche, Durchfluss, Rohrleitungen, Wärmeträgermedium und die weiteren Komponenten des Solarkreises aufeinander abgestimmt.

Der angegebene Flüssigkeitsinhalt beträgt 1,0 Liter je m². Für den Kollektor ist ein Durchflussbereich von 15 bis 40 l/h je m² angegeben.

Zertifizierung und geprüfte Qualität

Der STI-Solar FKF 200 verfügt über Solar-Keymark-Zertifizierungen für verschiedene Ausführungen des Absorbers. Damit stehen geprüfte technische Leistungsdaten für die jeweiligen Kollektorvarianten zur Verfügung.

Für den FKF 200 sind unter anderem die Ausführungen Al/Al und Al/Cu dokumentiert. Die vorhandenen Zertifikate und technischen Unterlagen bieten eine gute Grundlage für die Planung und Auslegung von Solarthermieanlagen.

Die Zertifizierung unterstreicht den technischen Anspruch der FKF-Baureihe und erleichtert die Auswahl des passenden Kollektors für unterschiedliche Solarthermieprojekte.

Förderung

Solarthermie kann im Rahmen verschiedener Förderprogramme Bestandteil einer energetischen Modernisierung sein. Ob und in welcher Höhe eine Förderung möglich ist, hängt von der konkreten Anlage, dem Gebäude und den zum Zeitpunkt der Antragstellung geltenden Förderbedingungen ab.

Der STI-Solar FKF 200 eignet sich damit auch für Solarthermieprojekte, bei denen neben der technischen Auslegung mögliche Fördermöglichkeiten berücksichtigt werden sollen.

Tipp: Prüfen Sie die aktuellen Förderbedingungen bereits vor der Bestellung und stimmen Sie die geplante Solarthermieanlage bei Bedarf mit Ihrem Fachbetrieb oder Energieberater ab.

Technische Daten

STI-Solar FKF 240 – Leistungsstarker Flachkollektor für Solarthermieanlagen

Der STI-Solar FKF 240 ist ein Flachkollektor für solarthermische Anlagen mit einer Bruttofläche von 2,52 m². Durch seine Ausführung für die horizontale oder vertikale Montage lässt sich der Kollektor flexibel an unterschiedliche Dach- und Montageflächen anpassen.

Der FKF 240 verfügt über einen Mäanderabsorber mit hochselektiver Vakuumbeschichtung. Die Absorbertechnik ist darauf ausgelegt, solare Einstrahlung aufzunehmen und die gewonnene Wärme an das Wärmeträgermedium des Solarthermiekreislaufs zu übertragen.

Für die thermische Dämmung kommt Mineralwolle zum Einsatz. Rahmen und Rückwand bestehen aus Aluminium, während die Frontabdeckung aus Solarglas ESG gefertigt ist. Mit einer Kollektortiefe von 85 mm verbindet der FKF 240 eine kompakte Bauweise mit einer für Solarthermieanlagen ausgelegten Konstruktion.

Der Kollektor ist für einen Betriebsdruck von bis zu 6 bar ausgelegt. Der angegebene Prüfdruck beträgt 10 bar. Die Stagnationstemperatur ist mit 210 °C angegeben.

Produktvorteile

• Der FKF 240 besitzt eine Bruttofläche von 2,52 m² und eine Nettofläche von 2,33 m².
• Der Kollektor kann als horizontale oder vertikale Variante bestellt werden.
• Der Mäanderabsorber ist hochselektiv vakuumbeschichtet.
• Die Mineralwolldämmung reduziert die Wärmeabgabe über die Kollektorrückseite.
• Die Abdeckung besteht aus Solarglas ESG.
• Der Rahmen ist als Aluminiumprofil Alu-Line ausgeführt.
• Die Rückwand besteht aus Aluminiumblech.
• Der angegebene Betriebsdruck beträgt bis zu 6 bar.
• Die angegebene Stagnationstemperatur beträgt 210 °C.
• Der Kollektor ist für einen Durchfluss von 15 bis 40 l/h je m² angegeben.
• Die Konstruktion ist für verschiedene Montagearten und Einbausituationen vorgesehen.
• Für den FKF 240 sind Solar-Keymark-Zertifizierungen für verschiedene Absorberausführungen vorhanden.

Einsatzbereiche

Der STI-Solar FKF 240 eignet sich zur Integration in Solarthermieanlagen zur Nutzung solarer Wärme. Je nach Anlagenkonzept kann die gewonnene Solarwärme beispielsweise für die Warmwasserbereitung oder Heizungsunterstützung eingesetzt werden.

Durch die zwei möglichen Einbaurichtungen lässt sich der Kollektor passend zur vorhandenen Montagefläche ausrichten.

Der FKF 240 eignet sich sowohl für neue Solarthermieanlagen als auch für die Erweiterung oder Modernisierung bestehender Anlagen, sofern die hydraulischen und technischen Voraussetzungen erfüllt sind.

Montagemöglichkeiten

Für den FKF 240 stehen verschiedene Montagekonzepte zur Verfügung. Dazu gehören:

• Aufdachmontage
• Indachmontage
• Bodenmontage
• Flachdachmontage
• Fassadenmontage
• Montage auf geeigneten Wand- oder Bodenkonsolen

Durch die unterschiedlichen Montagemöglichkeiten lässt sich der Kollektor an verschiedene bauliche Gegebenheiten anpassen.

Das jeweils benötigte Montagematerial richtet sich nach der gewählten Montageart und der vorhandenen Unterkonstruktion. Für spezielle Installationssituationen ist zusätzliches Montagematerial erhältlich.

Bei der Planung müssen die örtlichen Anforderungen an Befestigung, Statik sowie Wind- und Schneelasten berücksichtigt werden.

Hydraulische Einbindung

Der FKF 240 wird in den hydraulischen Kreislauf der Solarthermieanlage eingebunden. Bei der Auslegung werden Kollektorfläche, Durchfluss, Rohrleitungen, Wärmeträgermedium und die weiteren Komponenten des Solarkreises aufeinander abgestimmt.

Der angegebene Flüssigkeitsinhalt beträgt 1,0 Liter je m². Für den Kollektor ist ein Durchflussbereich von 15 bis 40 l/h je m² angegeben.

Zertifizierung und geprüfte Qualität

Der STI-Solar FKF 240 verfügt über Solar-Keymark-Zertifizierungen für verschiedene Ausführungen des Absorbers. Damit stehen geprüfte technische Leistungsdaten für die jeweiligen Kollektorvarianten zur Verfügung.

Für den FKF 240 sind unter anderem die Ausführungen Al/Al und Al/Cu dokumentiert. Die vorhandenen Zertifikate und technischen Unterlagen bieten eine gute Grundlage für die Planung und Auslegung von Solarthermieanlagen.

Die Zertifizierung unterstreicht den technischen Anspruch der FKF-Baureihe und erleichtert die Auswahl des passenden Kollektors für unterschiedliche Solarthermieprojekte.

Förderung

Solarthermie kann im Rahmen verschiedener Förderprogramme Bestandteil einer energetischen Modernisierung sein. Ob und in welcher Höhe eine Förderung möglich ist, hängt von der konkreten Anlage, dem Gebäude und den zum Zeitpunkt der Antragstellung geltenden Förderbedingungen ab.

Der STI-Solar FKF 240 eignet sich damit auch für Solarthermieprojekte, bei denen neben der technischen Auslegung mögliche Fördermöglichkeiten berücksichtigt werden sollen.

Tipp: Prüfen Sie die aktuellen Förderbedingungen bereits vor der Bestellung und stimmen Sie die geplante Solarthermieanlage bei Bedarf mit Ihrem Fachbetrieb oder Energieberater ab.

Technische Daten
