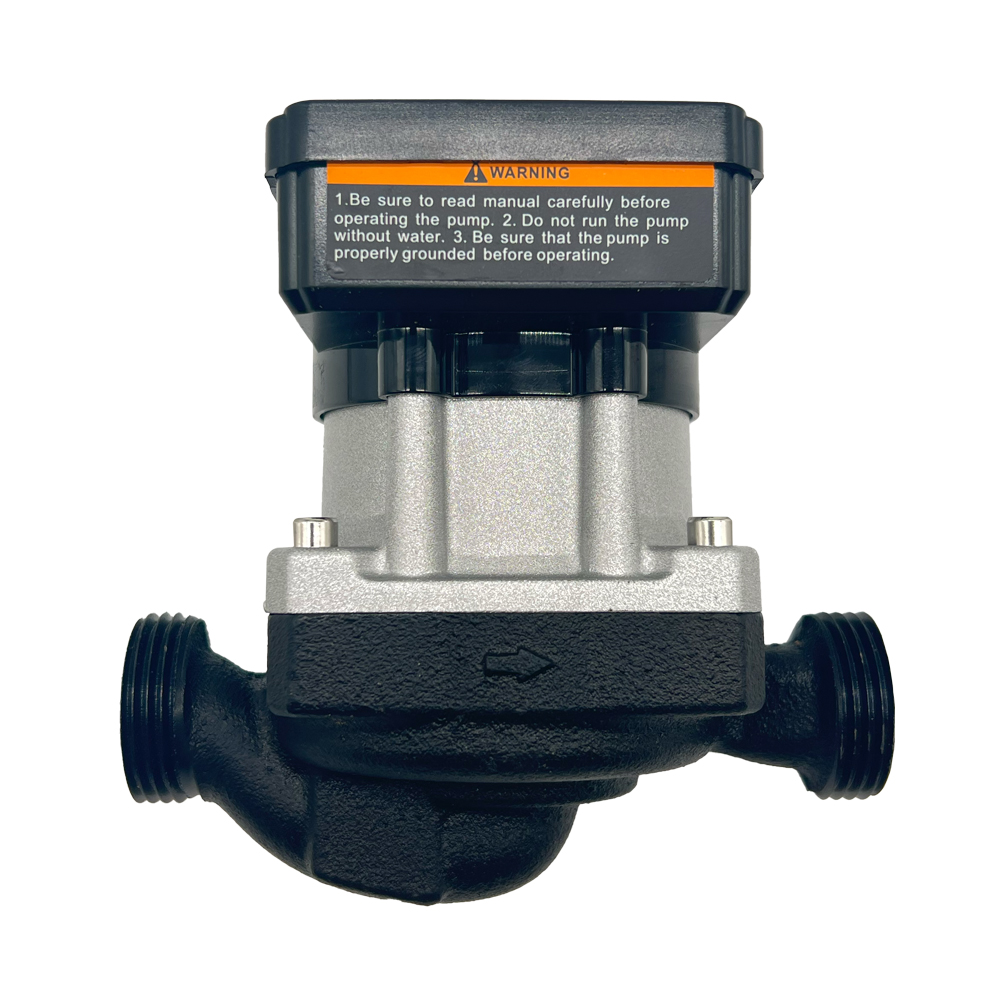

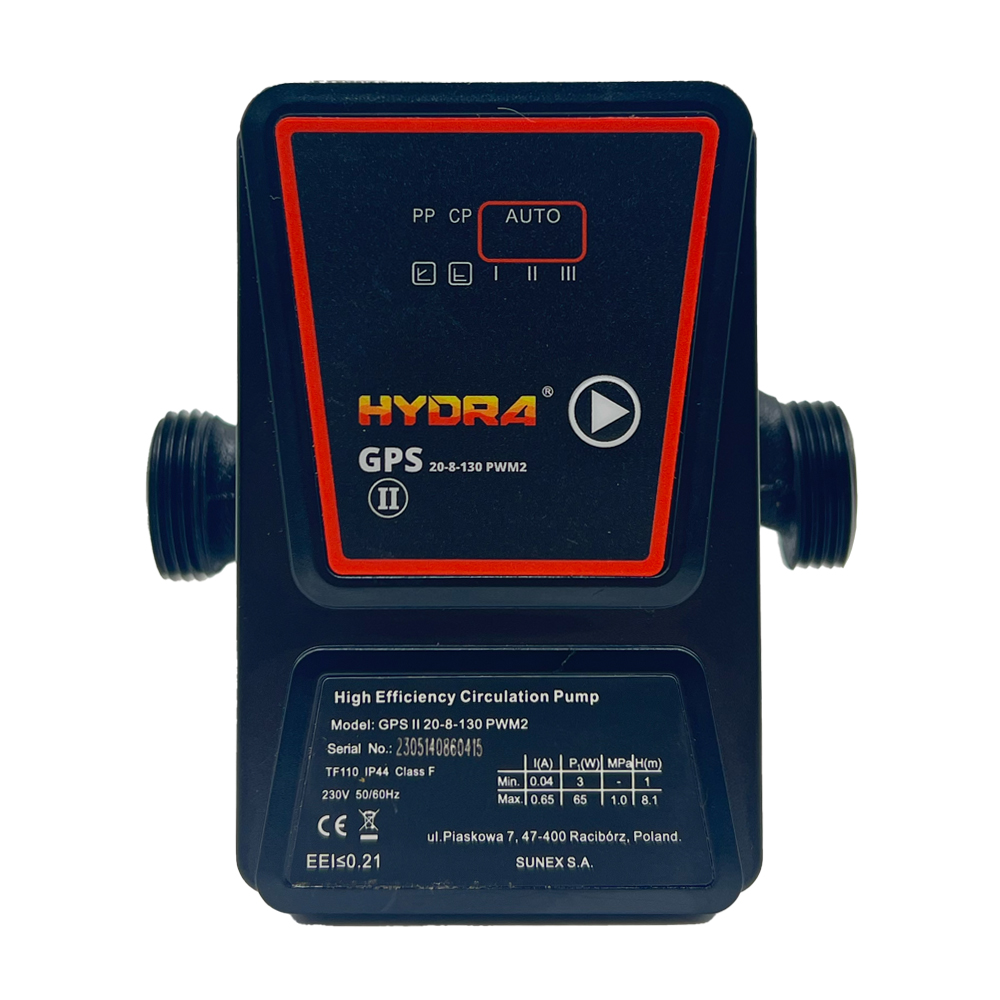

Hydra Hocheffizienzpumpe GPS II - PWM2 Solarpumpe Umwälzpumpe

Resol Pumpensignalwandler PSW Basic Der Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Basic ist klein, leicht zu montieren und einfach anzuschließen. Er deckt einen Großteil der gängigsten Signalkombinationen ab – aus dem Eingangssignal eines drehzahlregelungsfähigen Halbleiterrelais macht er wahlweise ein PWM- oder 0-10-V-Signal, auf Wunsch auch invertiert. Eine solide, spritzwassergeschützte Ausführung. Die einfache, kostengünstige Lösung!   Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: PWM / 0-10 V Versorgung: 220 ... 240 V~ (50 ... 60 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,5 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP65 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 ... 50 °C Verschmutzungsgrad: 2 Maße: 80 x 80 x 53 mm

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2 Optimieren Sie Ihre Solarthermie-Anlage mit unserer 2-Strang Solarstation, ausgestattet mit der hochmodernen Hydra GPS I 20-8-130 PWM2 Hocheffizienzpumpe. Diese Pumpe zeichnet sich durch ihren besonders niedrigen Energieverbrauch im Vergleich zu herkömmlichen asynchronen Pumpen aus und bietet maximale Effizienz und Zuverlässigkeit.Unsere Solarstation dient als entscheidendes Bindeglied zwischen Kollektor und Speicher und gewährleistet die effektive Zirkulation der Wärmeträgerflüssigkeit. Sie ist ideal für den Einsatz in Systemen mit Flachkollektoren oder Vakuumröhrenkollektoren und vereinfacht durch ihre durchdachte Konstruktion Installation, Bedienung und Wartung.Ihre Vorteile auf einen BlickPräzise Temperaturkontrolle: Vor- und Rücklauftemperaturen einfach überwachen.Vormontiert und isoliert: Inklusive hochwertiger Wärmedämmung aus EPP (schwarz).Sicherheitsausstattung: Solar-Sicherheitsventil (6 bar), Manometer (10 bar) und integrierte Entlüftung.Einfache Handhabung: Integrierte Befüll- und Spüleinrichtung.Höchste Flexibilität: Für Wand- und Speichereinbau geeignet.Komfortable Durchflussanzeige: Bereich von 2 bis 12 l/min.Robuste Komponenten: Kugelhähne, Rückschlagventile und Thermometer (beidseitig).Elektrische Verbindung230V Versorgung:Braunes Kabel → L (Phase)Blaues Kabel → N (Null-Leiter)Gelb-Grünes Kabel → PE (Erde)PWM Signalanschluss:Braunes Kabel → + DC PluspolBlaues Kabel → - DC MinuspolSchwarzes Kabel → Rückmeldung (optional)Wichtig: Das PWM-Signal ist eine DC-Gleichspannung (0-10V). Vermeiden Sie eine Verbindung mit 230V AC, da dies die Pumpe irreparabel beschädigen kann.Praktischer TippFalls Ihre Steuerung kein PWM-Signal unterstützt, empfehlen wir den Einsatz eines Pumpensignalwandlers, z. B. den Resol PSW Premium.Technische DatenPumpeHydra GPS I 20-8-130 PWM2Max. Betriebstemperatur110 °CSicherheitsventil6 barTemperaturbereich Thermometerrot 160 °C / blau 100 °CDurchflussanzeige2-12 l/minAnschlüsse Solarleitung3/4" AGAnschluss für Ausdehnungsgefäß3/4" AGAnschlüsse am KFE-Hahn3/4" AGAbmessungen ca.310 x 460 x 190 mmSpannung220-240V bei 50-60Hz

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Wilo YONOS PARA ST15/7 - PWM2 Optimieren Sie Ihre Solarthermie-Anlage mit unserer 2-Strang Solarstation, ausgestattet mit der hochmodernen Wilo YONOS PARA ST15/7 - PWM2 Hocheffizienzpumpe. Diese Pumpe zeichnet sich durch ihren besonders niedrigen Energieverbrauch im Vergleich zu herkömmlichen asynchronen Pumpen aus und bietet maximale Effizienz und Zuverlässigkeit.Unsere Solarstation dient als entscheidendes Bindeglied zwischen Kollektor und Speicher und gewährleistet die effektive Zirkulation der Wärmeträgerflüssigkeit. Sie ist ideal für den Einsatz in Systemen mit Flachkollektoren oder Vakuumröhrenkollektoren und vereinfacht durch ihre durchdachte Konstruktion Installation, Bedienung und Wartung.Ihre Vorteile auf einen BlickPräzise Temperaturkontrolle: Vor- und Rücklauftemperaturen einfach überwachen.Vormontiert und isoliert: Inklusive hochwertiger Wärmedämmung aus EPP (schwarz).Sicherheitsausstattung: Solar-Sicherheitsventil (6 bar), Manometer (10 bar) und integrierte Entlüftung.Einfache Handhabung: Integrierte Befüll- und Spüleinrichtung.Höchste Flexibilität: Für Wand- und Speichereinbau geeignet.Komfortable Durchflussanzeige: Bereich von 2 bis 12 l/min.Robuste Komponenten: Kugelhähne, Rückschlagventile und Thermometer (beidseitig).Elektrische Verbindung230V Versorgung:Braunes Kabel → L (Phase)Blaues Kabel → N (Null-Leiter)Gelb-Grünes Kabel → PE (Erde)PWM Signalanschluss:Braunes Kabel → + DC PluspolBlaues Kabel → - DC MinuspolSchwarzes Kabel → Rückmeldung (optional)Wichtig: Das PWM-Signal ist eine DC-Gleichspannung (0-10V). Vermeiden Sie eine Verbindung mit 230V AC, da dies die Pumpe irreparabel beschädigen kann.Praktischer TippFalls Ihre Steuerung kein PWM-Signal unterstützt, empfehlen wir den Einsatz eines Pumpensignalwandlers, z. B. den Resol PSW Premium.Technische DatenPumpeWilo YONOS PARA ST15/7 - PWM2Max. Betriebstemperatur110 °CSicherheitsventil6 barTemperaturbereich Thermometerrot 160 °C / blau 100 °CDurchflussanzeige2-12 l/minAnschlüsse Solarleitung3/4" AGAnschluss für Ausdehnungsgefäß3/4" AGAnschlüsse am KFE-Hahn3/4" AGAbmessungen ca.310 x 460 x 190 mmSpannung220-240V bei 50-60Hz

10er-Set Dichtungen je 3/8" bis 2 1/2" für Solar - bis 250 °C Flachdichtungen für Solar, Heizung, Wasser Technische DatenFarbe: Grün Dichte: 1,5 g/cm3 Zulassung: DVGW, HTB, VP-401, WRAS, DVGW Arbeitsblatt W270 Dichtheit nach DIN: 3535/6: 0,2 ml/min Dauertemperatur: -50 °C bis +250 °C Dauertemperatur mit Dampf: +180 °C Spitzentemperatur (kurzzeitig): +350 °C Druck: 100 bar Stärke / Dicke: 2 mmInhalt nach Größen-Auswahl je 10 Stück Ca. Maße: DN10 – 3/8“ DN15 – 1/2“ DN20 – 3/4“ DN25 – 1“ DN32 – 1 1/4“ DN40 – 1 1/2“ DN50 – 2“ DN65 – 2 1/2“ Ø – Außen 9 mm 18 mm 23,5 mm 30 mm 38 mm 43,5 mm 55,5 mm 71 mm Ø – Innen 7,5 mm 11 mm 17 mm 20 mm 25 mm 34 mm 41,5 mm 50 mm

10er-Set Gummidichtungen 3/8" bis 1 1/4" für Panzerschläuche - bis 100 °C Flachdichtungen für Solar, Heizung, Wasser Universal Dichtung für z.B. Panzerschläuche, Wasseranschlüsse, Überwurfmuttern, Wasserhahn, Temperaturbeständig bis 100 °C 100 % Dichtigkeit Langlebig Material: EPDM Ca. Maße: 3/8“ 1/2“ 3/4“ 1“ 1 1/4“ Ø – Außen 12 mm 16 mm 22 mm 28 mm 38 mm Ø – Innen 9 mm 9 mm 12 mm 19 mm 31 mm Dicke 2,5 mm 2,5 mm 2,5 mm 2,5 mm 3 mm

Resol Pumpensignalwandler PSW Premium Der Pumpensignalwandler PSW Premium erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang. Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten. Der PSW Premium gleicht im Funktionsumfang dem PSW Basic, ist aber zusätzlich mit einem Relaisausgang für die Spannungsversorgung der Pumpe ausgestattet. Darüber hinaus verfügt er über eine Nachlauffunktion, um die Schalthäufigkeit der Hocheffizienzpumpe zu reduzieren.   Vorteile des Resol Pumpensignalwandler PSW Premium Für Solar- und Heizungspumpen Ausgangssignal PWM oder 0-10 V Invertierung des Ausgangssignals möglich Spannungsversorgung der Pumpe integriert Nachlaufzeit Anzeige Pumpenstatus   Technische Daten Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt Ausgänge: 1 Halbleiterrelais, 1 PWM, 1 0-10 V Versorgung: 220 … 240 V~ (50 Hz) Anschlussart: Y Leistungsaufnahme: max. 1,7 VA Wirkungsweise: 1.Y Bemessungsstoßspannung: 2,5 kV Funktionen: Signalwandler, Umwandlung eines drehzahlgeregelten 230-V-Ausgangssignals in ein PWM- oder 0-10-V-Signal Gehäuse: Kunststoff Montage: Wandmontage Schutzart: IP 20 / DIN EN 60529 Schutzklasse: II Umgebungstemperatur: 0 … 40 °C Verschmutzungsgrad: 2 Maße: Ø 130 mm

Orkli 2-Strang Solarstation 2.0-12.0 Liter mit HocheffizienzpumpeEffiziente Pumpenstation für den Solarkreislauf Die Orkli 2-Strang Solarstation ist eine hochwertige Baugruppe, die speziell für die Hydraulik des Primärkreislaufs in Solarthermieanlagen entwickelt wurde.Sie gewährleistet die zuverlässige Abfuhr der Energie, die durch die Solarkollektoren gewonnen wird, und leitet diese in den Speicher, um eine effektive Wärmespeicherung sicherzustellen.Ausgestattet mit einer wartungsfreien Hocheffizienzpumpe und einem effizienten Energiemanagement ist sie die ideale Lösung für moderne Solaranlagen.Produktmerkmale und Vorteile:Effiziente Umwälzpumpe: Die wartungsfreie Pumpe mit geringer Stromaufnahme sorgt für eine zuverlässige Energieübertragung und optimiert den Betrieb der Solaranlage.Hochwertige Komponenten: Die Station ist mit Sperrventil, einer Schwerkraftbremse und einem Solarsicherheitsventil ausgestattet, um den reibungslosen Betrieb bei hohen Temperaturen sicherzustellen.Hohe Temperaturbeständigkeit: Die Materialien sind sorgfältig ausgewählt, um auch bei den erhöhten Betriebstemperaturen, die durch die Solarenergieerzeugung entstehen, leistungsfähig und langlebig zu bleiben.Zuverlässige Sicherheit: Die Station ist speziell auf die Anforderungen im Solarthermie-Primärkreislauf abgestimmt und schützt durch integrierte Sicherheitskomponenten das System zuverlässig vor Überhitzung und Druckschwankungen.Technische Daten: Pumpe: Yonos Para ST15/7 PWM Max. Betriebstemperatur der Vorlaufleitung: 120 °C Max. Betriebstemperatur der Rücklaufleitung: 100 °C Max. Betriebstemperatur des Sicherheitsventils: 160 °C Sicherheitsventils: 6 bar Temperaturbereich Thermometer: 0–120 °C Durchflussanzeige: 2–12 l/min Hocheffizienzpumpe mit vorkonfektionierten Kabel Abstand zwischen Vor- und Rücklauf: 95 mm Externe Modulation der PWM Pumpe Einsetzbar für Kollektorfelder bis 16qm Anpassbarkeit mit jeder Solarsteuerung Stromaufnahmebereich der Pumpe 4-60W Skala Druckmessbereich: 0–10 bar Anschlüsse: 3/4" Innengewinde Isolierendes Gehäuse aus expandierendem Polypropylen (EPP) Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):Braunes Kabel --> L (Phase)Blaues Kabel --> N (Null-Leiter)Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:Braunes Kabel --> +Blaues Kabel --> -Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) Tipp:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
