Solarsteuerung Resol DeltaSol BX (ohne Fühler)

Solarsteuerung RESOL DeltaSol BX

Die Solarsteuerung DeltaSol BX verfügt über 4 Relaisausgänge sowie 2 PWM-Ausgänge für die Drehzahlregelung energiesparender Hocheffizienzpumpen. Zusätzlich ist der Regler mit 5 Pt 1000 Sensoreingängen, 2 analogen Grundfos Sensorikeingängen, einem Impulseingang und einem zusätzlichen L`Ausgang für Stellglieder ausgestattet.

Der integrierte SD-Kateneinschub ermöglicht eine einfache Datenaufzeichnung mittels SD-Karte und eine problemlose Übertragung der geloggten Anlagedaten auf einen PC. Das extragroße Display sorgt für eine verständliche Visualisierung der Anlagenzustände.

Vordefinierte Funktionen vereinfachen die Anlagenparametrisierung, funktionale Ergänzungen wie z.B. die Drainback-Option ertweitern die Anwendungsmöglichkeiten.

Vorteile der Solarsteuerung RESOL DeltaSol BX

• Extragroßes Display
• 4 Relaisausgänge und 5 Eingänge für Pt 1000 Temperatursensoren
• Auch für Grundfos Direct Sensors geeignet

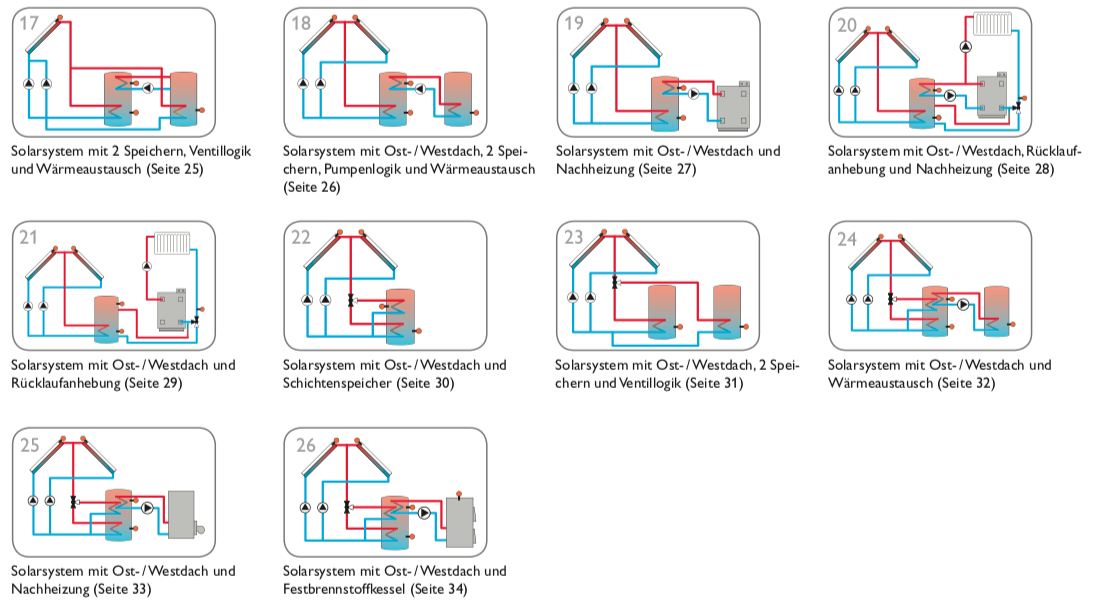

• 26 Grundsysteme zur Auswahl
• Drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen
• Datenaufzeichnung auf SD-Karte
• Drainback-Option
• Resol VBus
• Energieeffizientes Schaltnetzteil

Funktionen der Solarsteuerung RESOL DeltaSol BX

Max. Anzahl Kollektorenfeld: 2
Max. Anzahl Speicher: 2
Display: Systemmonitor (beleuchtet)
Sensoreingänge (Temperatur): 5
Relaiausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)
Impulseingang (V40): 1
WMZ mit Flowmeter: ja
WMZ mit V40: ja
T Regelung: ja
Thermostatfunktion: ja
Drehzahlregelung: ja
Frostschutzfunktion: ja
Kollektorkühlfunktion: ja
Kollektorminimalbegrenzung: ja
Kollektornotabschaltung: ja
Röhrenkollektorfunktion: ja
Rückkühlfunktion: ja
Speicherschichtladung: ja
Vorranglogik/Paralleladung/Pendelladung: ja
VBus: ja

Technische Daten der Solarsteuerung RESOL DeltaSol BX

Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 (DIN EN 60529)
Schutzklasse: II
Umgebungstemperatur: 0 - 40° C
Abmessung: 198 x 170 x 43mm
Einbau: Wandmontage, Schalttafel-Einbau möglich
Anzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige, 7 Segment-Anzeige, 8 Symbole für Systemstatus und Betriebskontroll-LED
Bedienung: 7 Drucktasten in Gehäusefront
Funktionen: Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen. Funktionskontrolle gemäß BAFA-Richtlinie, Betriebsstundenzähler, Röhrenkollektorfunktion, Thermostatfunktion, Wärmemengenbilanzierung, Drehzahlregelung
Eingänge: 5 Temperatursensoren Pt1000, SD-Karteneinschub, 2 Grundfos Direct Sensors, 1 Impulseingang V40
Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM Ausgänge
Bus: Resol VBus
Versorgung: 100 - 240 V, 50 - 60 Hz
Standby-Leistungsaufnahme: 1,0 W
Schaltleistung: 1 (1) A 100-240 V (Halbleiterrelai
