Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN20 (3/4")
Am Wassereingang des Ausdehnungsgefäßes einzubauen. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.
Technische Daten
- Aus Messing- KFE-Entleerung mit Schlauchtüllenanschluss DN20 - 3/4"- Zum Absperren und Entleeren sowie zur Kontrolle, Wartung und eventuellem Austausch von Membran Ausdehnungsgefäßen.- Wird entsprechend DIN 4751 in die Ausdehnungsleitung vor dem Ausdehnungsgefäß eingebaut.- Anschlüsse: DN20 (3/4") x DN20 (3/4")- Betriebstemperatur: max. 130°C- Max. Betriebsdruck: 16 bar- Entleerungsleistung: kVS = 2,2

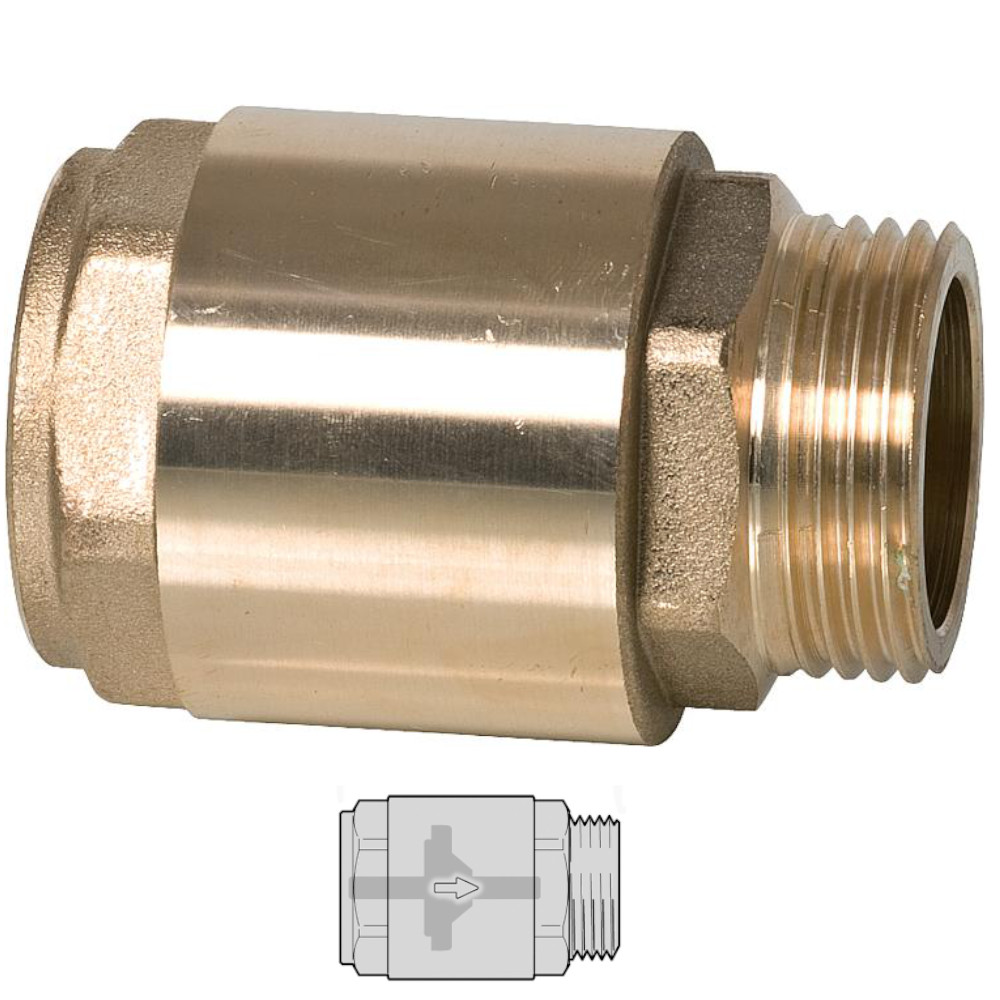

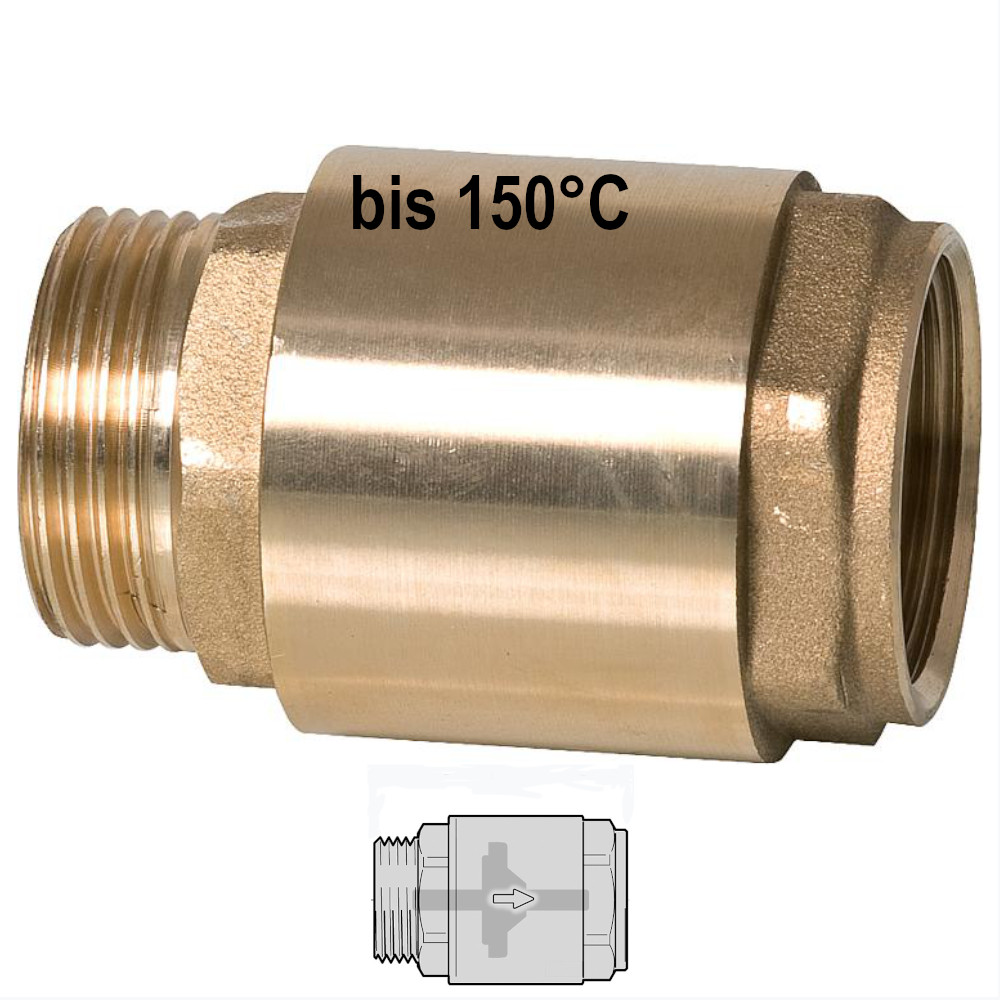

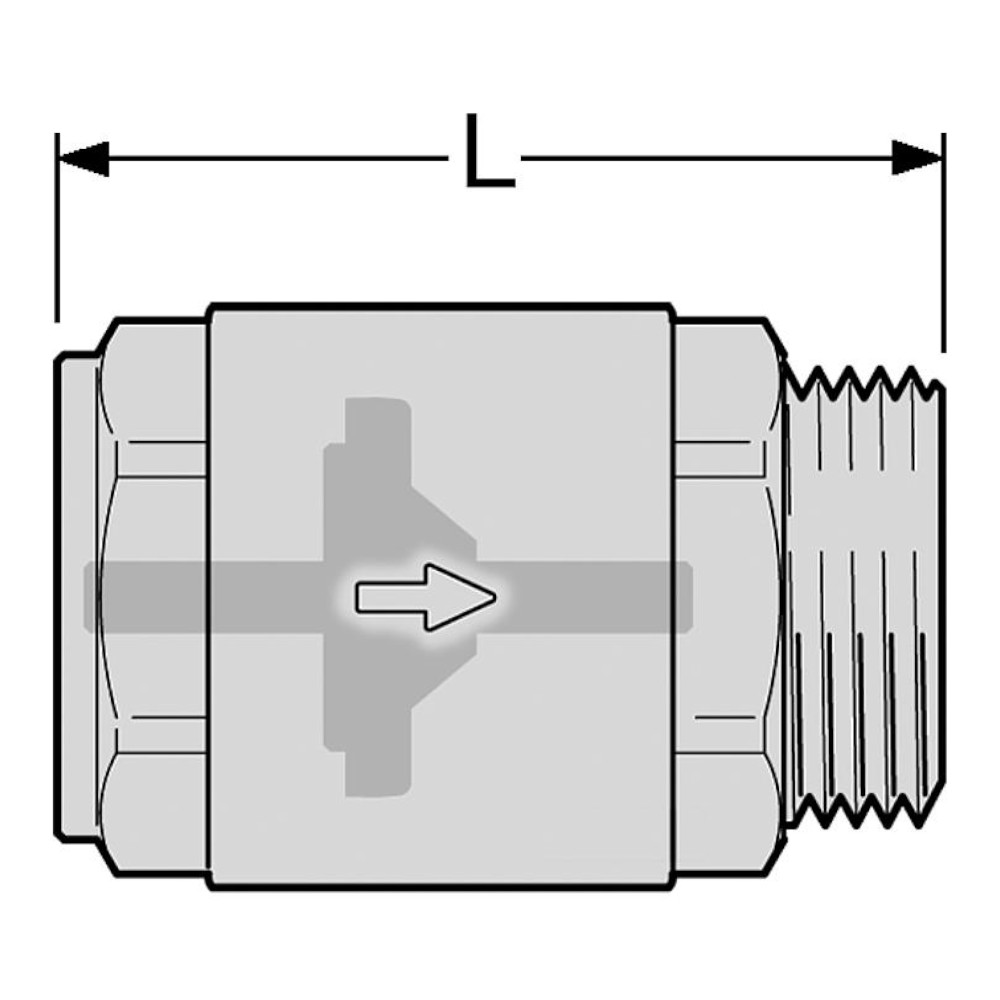

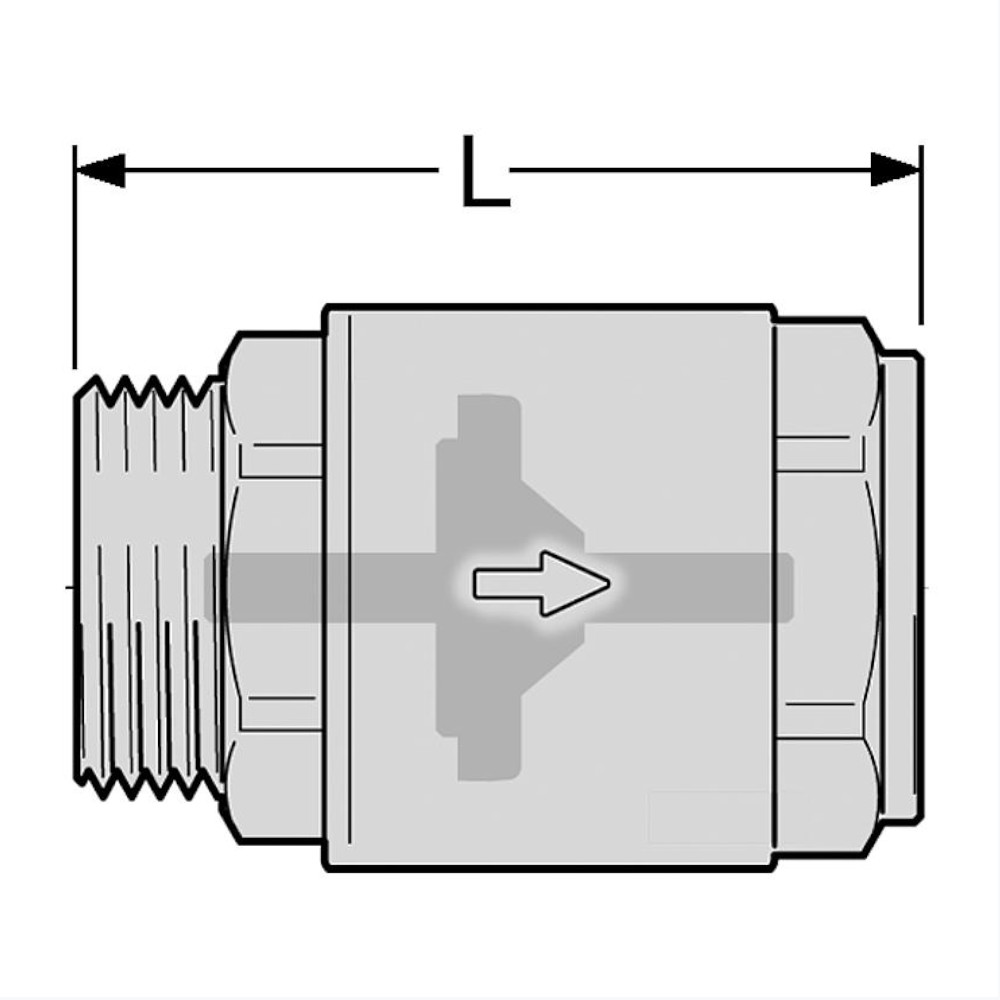

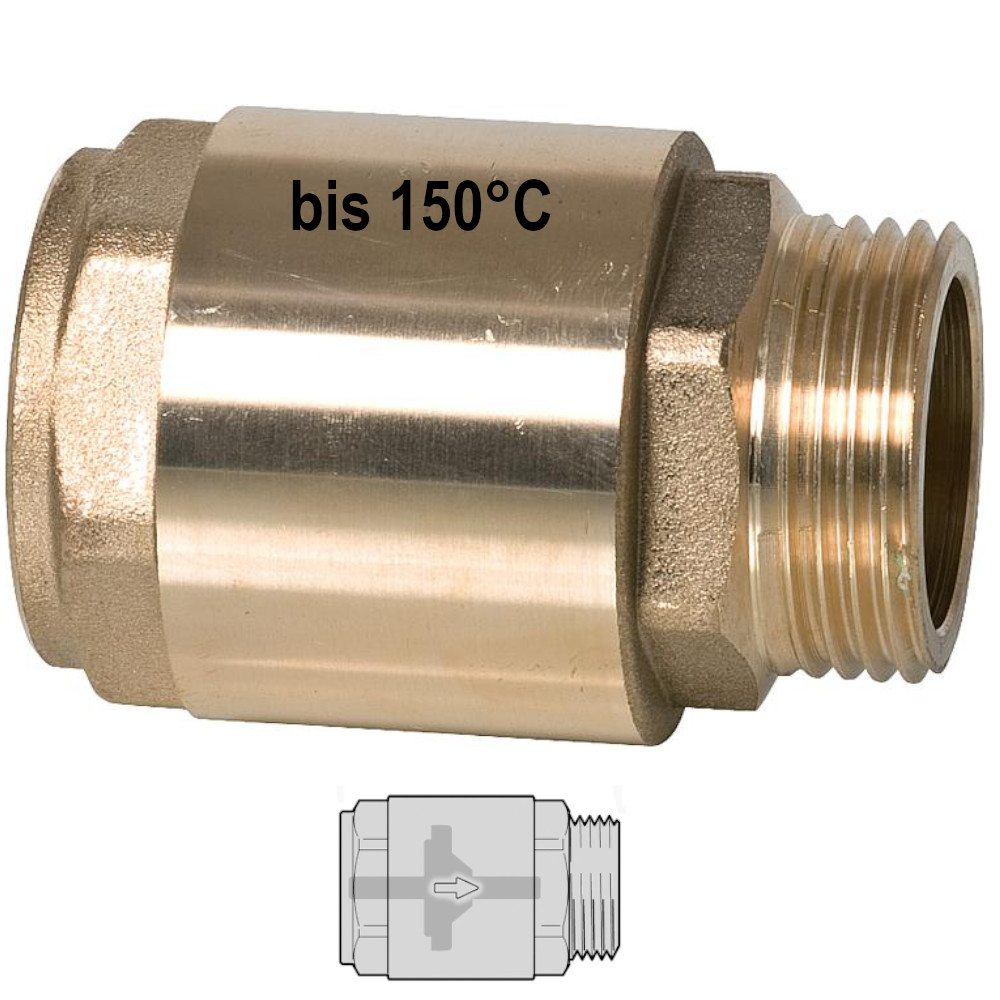

Solar Rückschlagventil / Schwerkraftbremse AG zu IG
Rückschlagventile bis 150°C Außengewinde zu Innengewinde für Heizungsanlagen, Sanitärsysteme, Solaranlagen und Solarthermie.
Technische Daten
3/8 Zoll AG-IG
1/2 Zoll AG-IG
3/4 Zoll AG-IG
1 Zoll AG-IG
1 1/4 Zoll AG-IG
Anschluss:
DN10
DN15
DN20
DN25
DN32
Länge:
5,2 cm
5,4 cm
6,0 cm
6,7 cm
7,8 cm
Öffnungsdruck (mbar):
20,0
Gehäuse Material:
Messing
Ventilteller Material:
Metall und Viton Dichtung
Temperatur:
150°C
Max. Betriebsdruck:
35,0 bar
Resol Brauchwassermischer MA10 1" AG
Einhand - Brauchwassermischer zum Einbau in die Warmwasserleitung als Verbrühungsschutz.
Anwendung:Selbstständiges Regulieren und Begrenzen der Brauchwassertemperatur ohne Hilfsenergie, stufenlos einstellbar zwischen 35 °C und 65 °C.
Einbau:In Anlagen mit Stich- oder Zirkulationsleitung, mit Schraub- oder Lötverbindungen, nach Schema. Einbauanlage beliebig.
H = WarmwasseranschlussC = KaltwasseranschlussM = Mischwasserausgang
Technische Daten:
Betrieb ohne elektrische Hilfsenergie
Anschluss über Schraub- oder Lötverbindungen möglich
Gehäuse: entzinkungsarmes Messing
Führungsteile: PTFE
Abdichtung innen: EPDM
Abdichtung außen: asbestfrei, flachdichtend
Betriebsdruck: max. 10 bar
Max. Heißwassertemperatur: max. 90 °C
Einstellbereich: 35...65 °C
Inkl. 2 x Dichtung

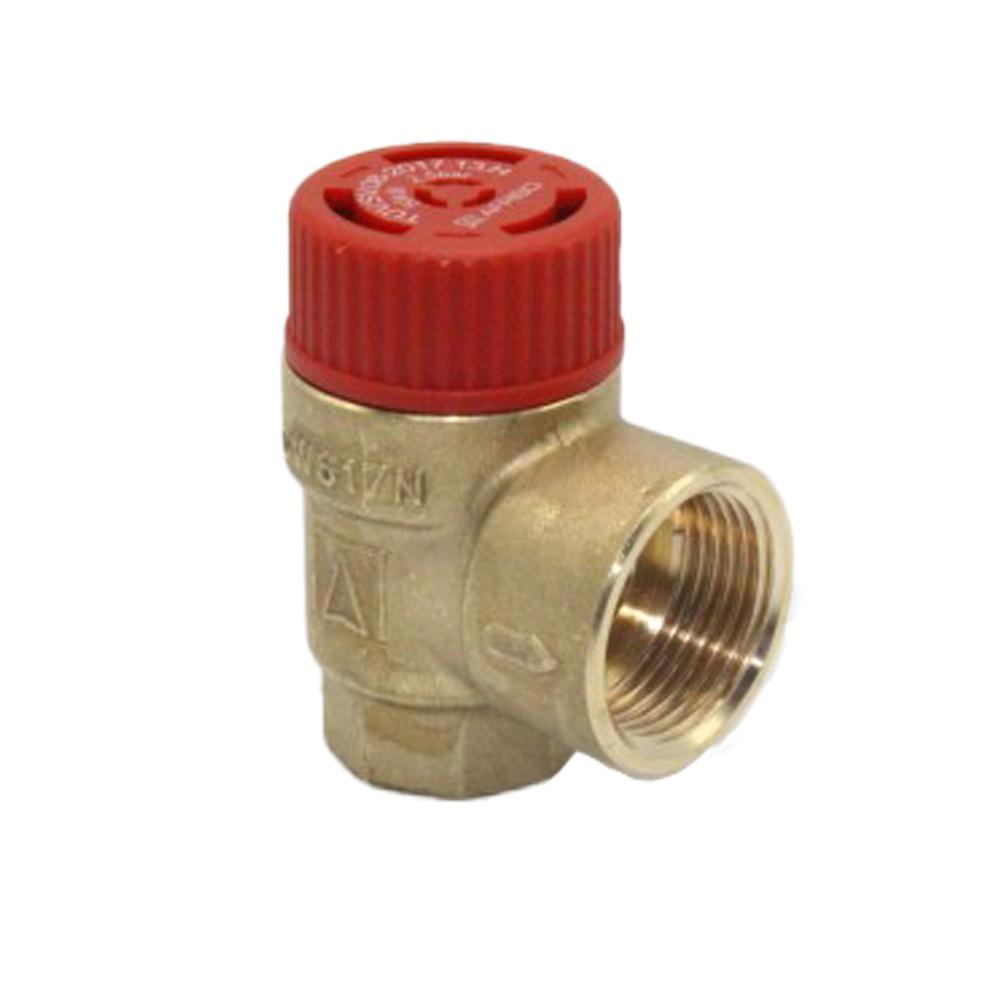

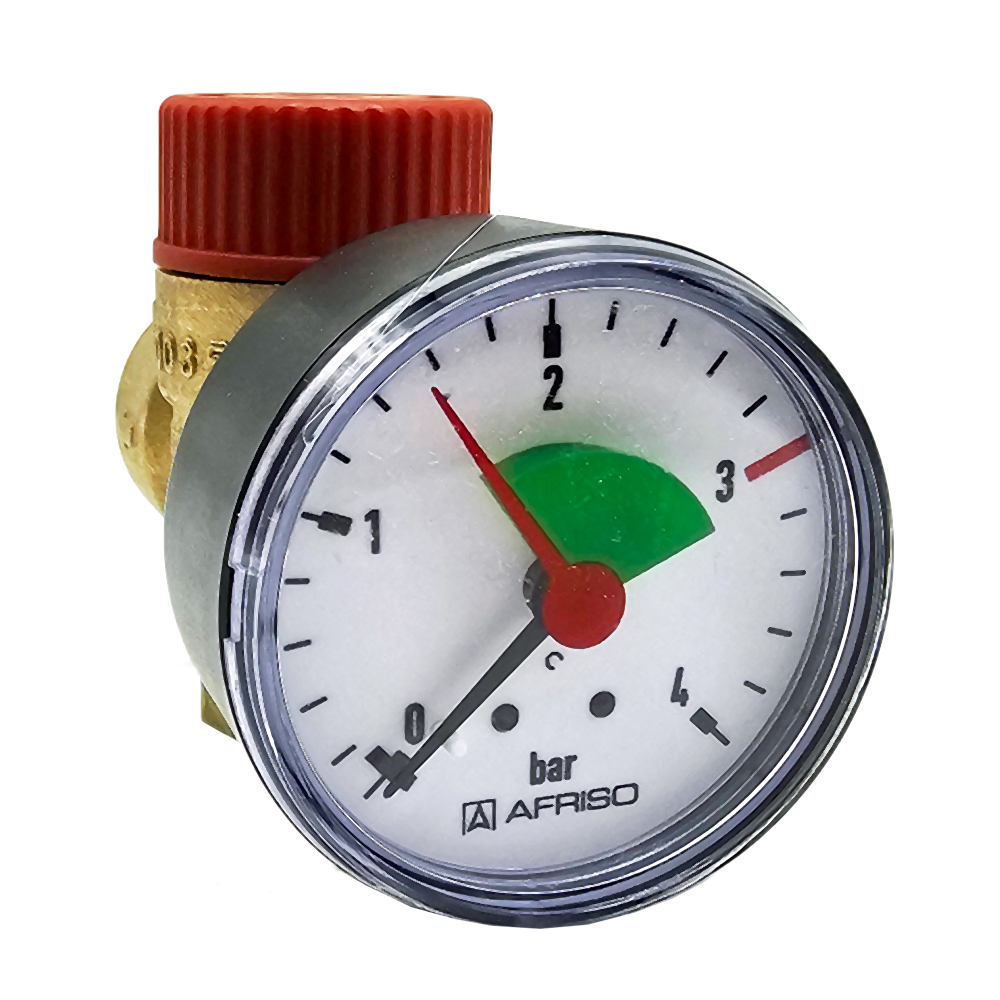

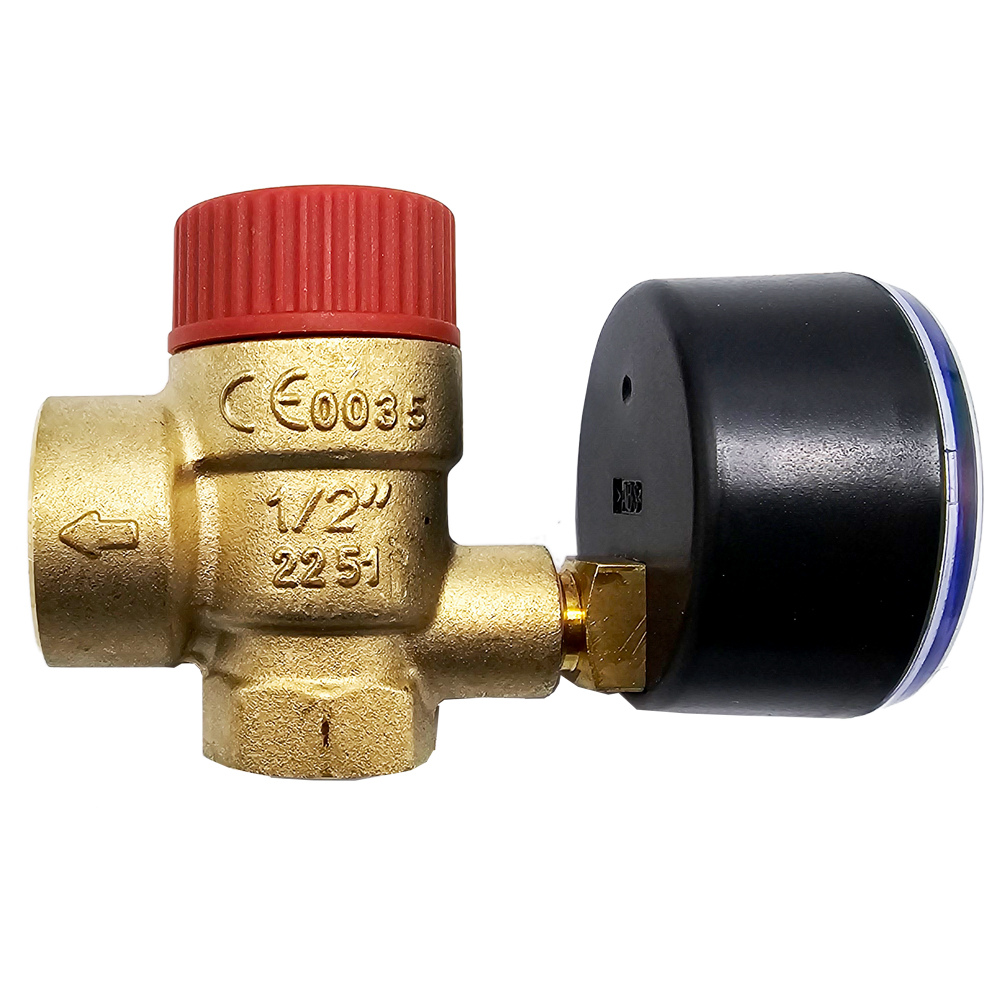

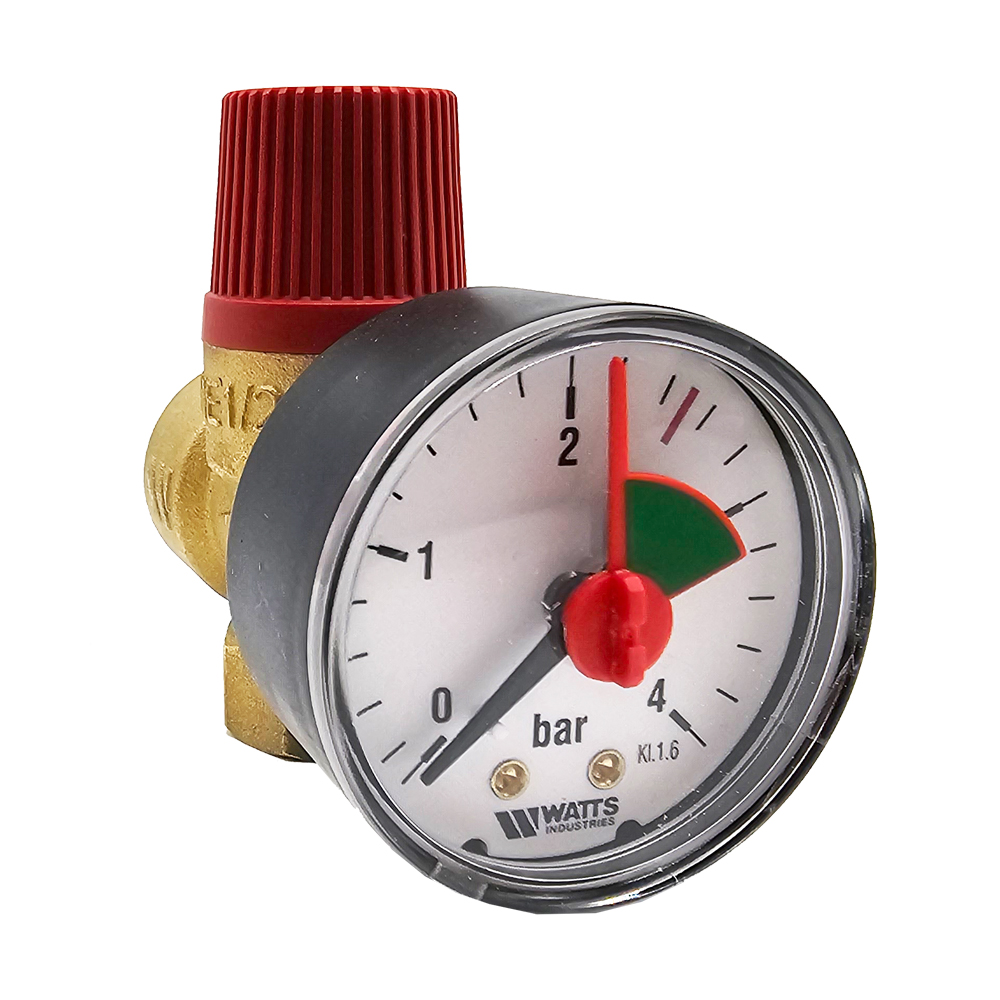

Membran-Sicherheitsventil mit Manometer 3,0 bar - Überdruckventil Heizung
Sicherheitsventile werden üblicherweise zur Steuerung des Druckes an Wärmeerzeugern in Heizungsanlagen und Warmwasserbereitern eingesetzt.
Beim Erreichen des Ansprechdruckes, öffnet sich das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck für den Wärmeerzeuger und die in der Anlage installierten Bauteile auf gefährliche Grenzwerte steigt.
Technische Daten
Zur Absicherung gegen Drucküberschreitung bei Heizungsanlagen
Für Wasser, Wasser-Glykol-Gemische (max. 50 % Glykolanteil), Flüssigkeiten der Fluidgruppe 1 und 2
MSM mit Manometer zur Anzeige des Anlagendrucks
Leistung: bis ca. 50 kW
Größe: Eingang - 1/2" und Ausgang 3/4"
Druck: 3,0 bar
Temperatur: -20 °C bis 120 °C
Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN25 (1")
Am Wassereingang des Ausdehnungsgefäßes einzubauen. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.
Technische Daten
- Aus Messing- KFE-Entleerung mit Schlauchtüllenanschluss DN20 - 3/4"- Zum Absperren und Entleeren sowie zur Kontrolle, Wartung und eventuellem Austausch von Membran Ausdehnungsgefäßen.- Wird entsprechend DIN 4751 in die Ausdehnungsleitung vor dem Ausdehnungsgefäß eingebaut.- Anschlüsse: DN25 (1") x DN25 (1")- Betriebstemperatur: max. 130°C- Max. Betriebsdruck: 16 bar- Entleerungsleistung: kVS = 2,1

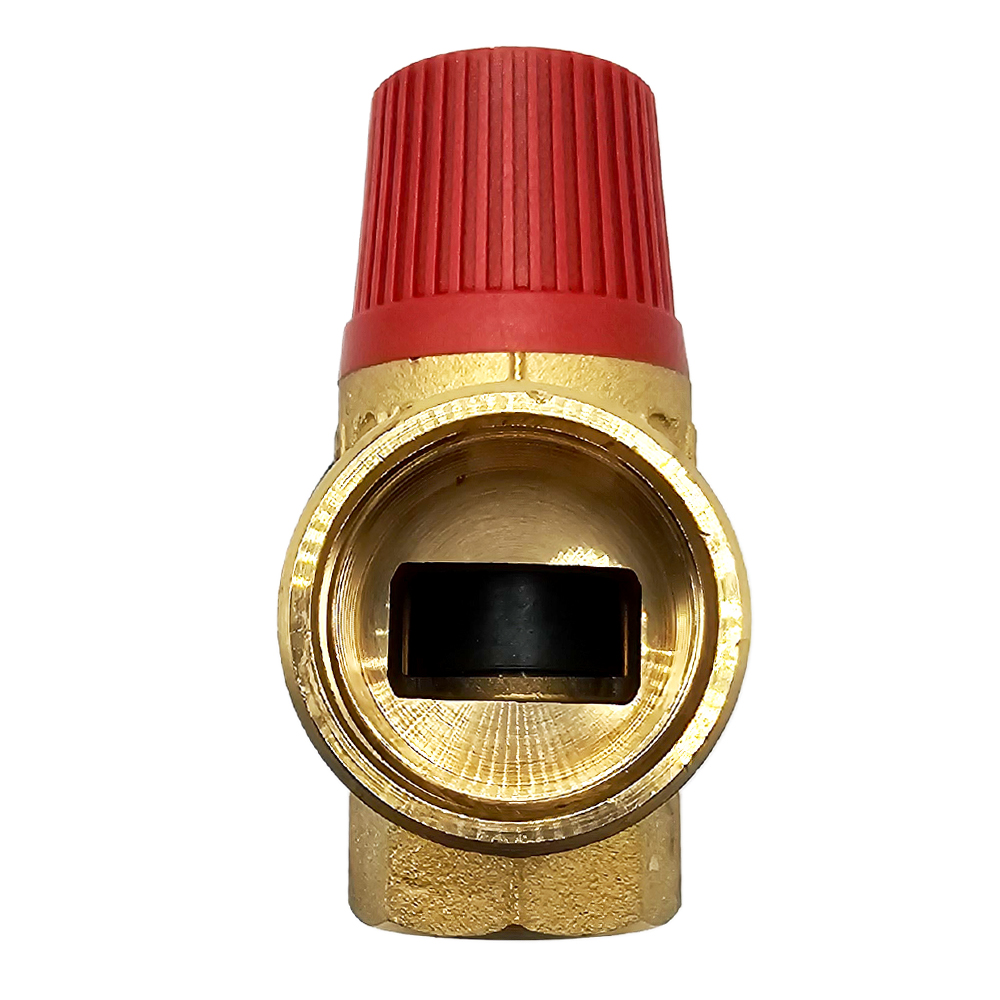

Bauteilgeprüftes Membran-Sicherheitsventil SVM mit Manometer 2,5 bar - Überdruckventil Heizung
Sicherheitsventile werden üblicherweise zur Steuerung des Druckes an Wärmeerzeugern in Heizungsanlagen und Warmwasserbereitern eingesetzt.
Beim Erreichen des Ansprechdruckes, öffnet sich das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck für den Wärmeerzeuger und die in der Anlage installierten Bauteile auf gefährliche Grenzwerte steigt.
Technische Daten:
Mit Manometer 1/4"
Leistung: bis ca. 50 kW
Größe: Eingang - 1/2" und Ausgang 3/4"
Druck: 2,5 bar
Temperatur: -10 °C bis 110 °C
Glykolbeständig bis 50 % Glykolanteil
DIN EN 12828

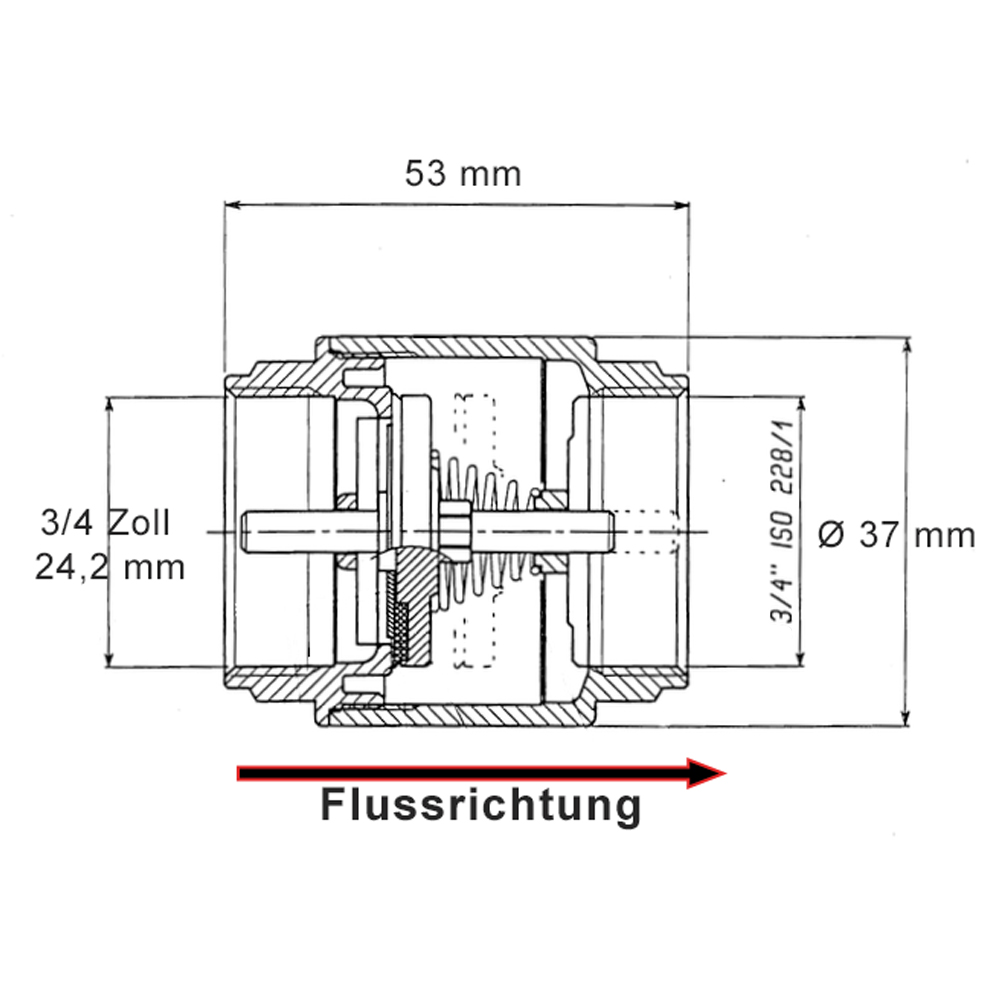

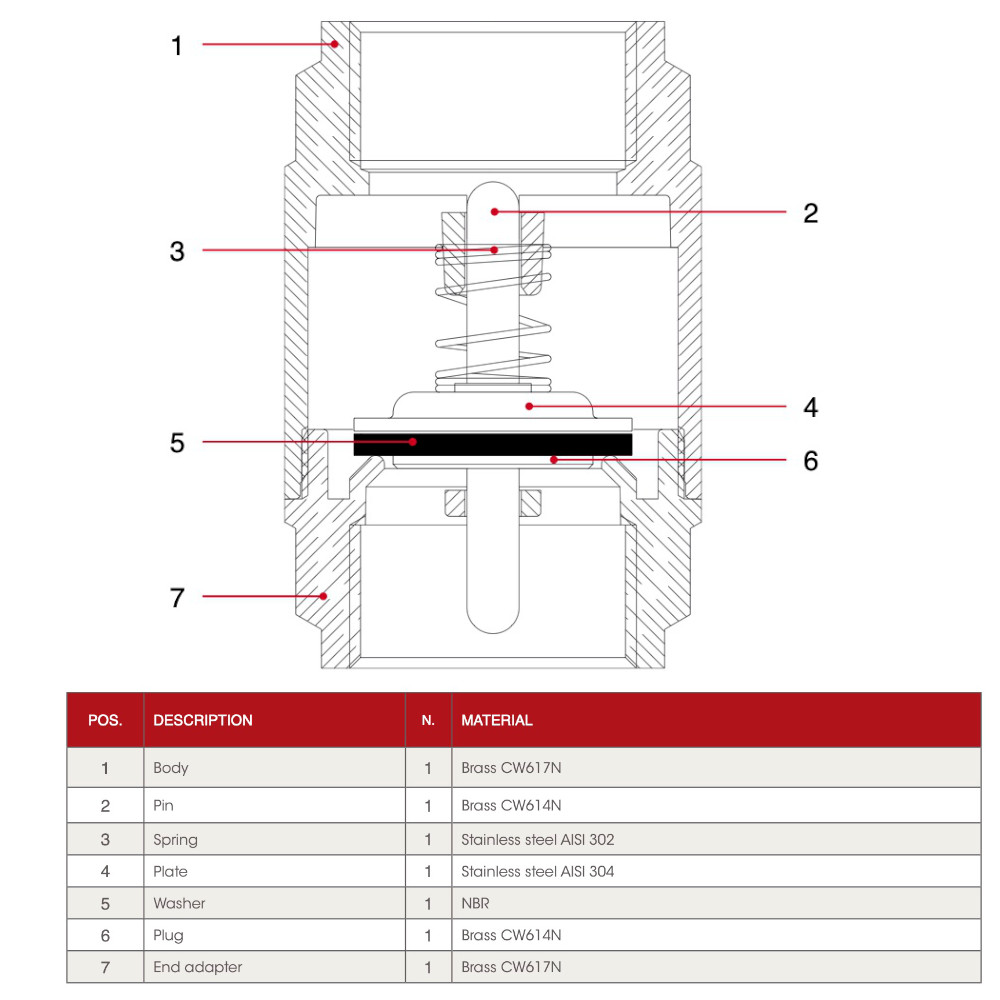

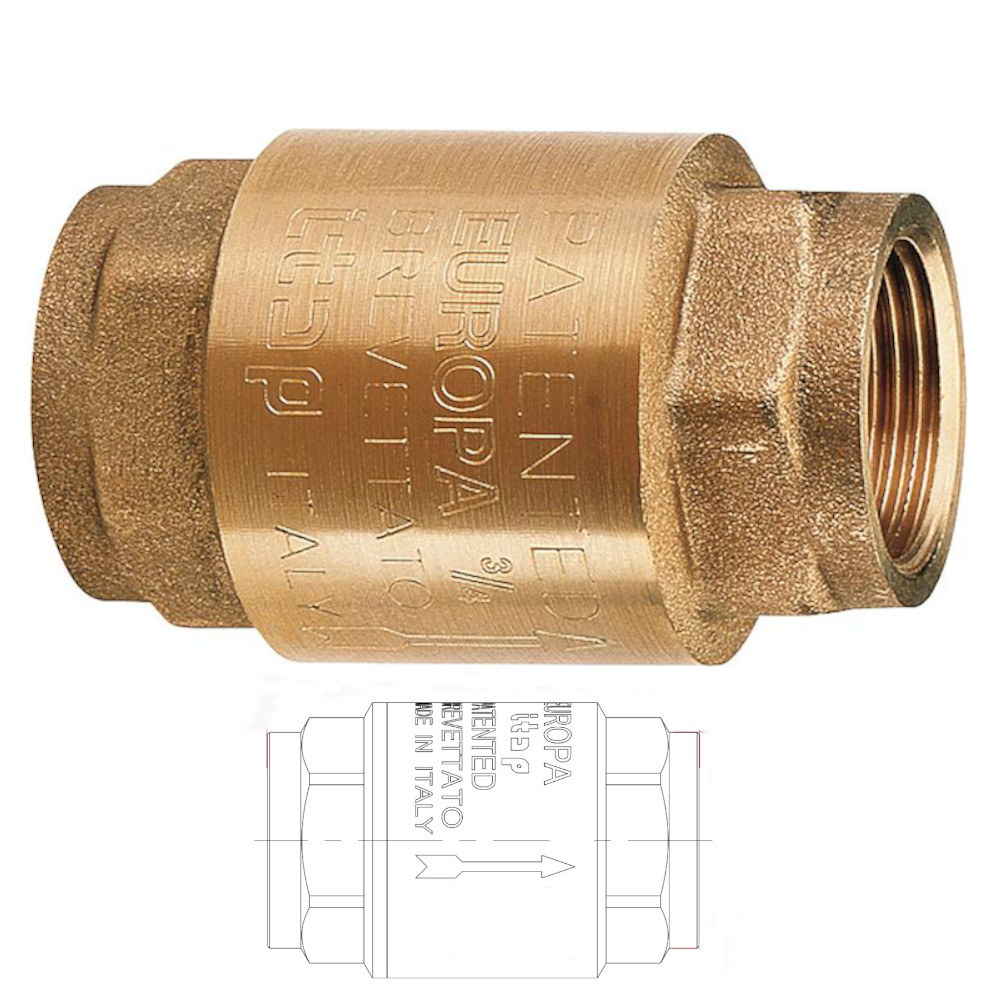

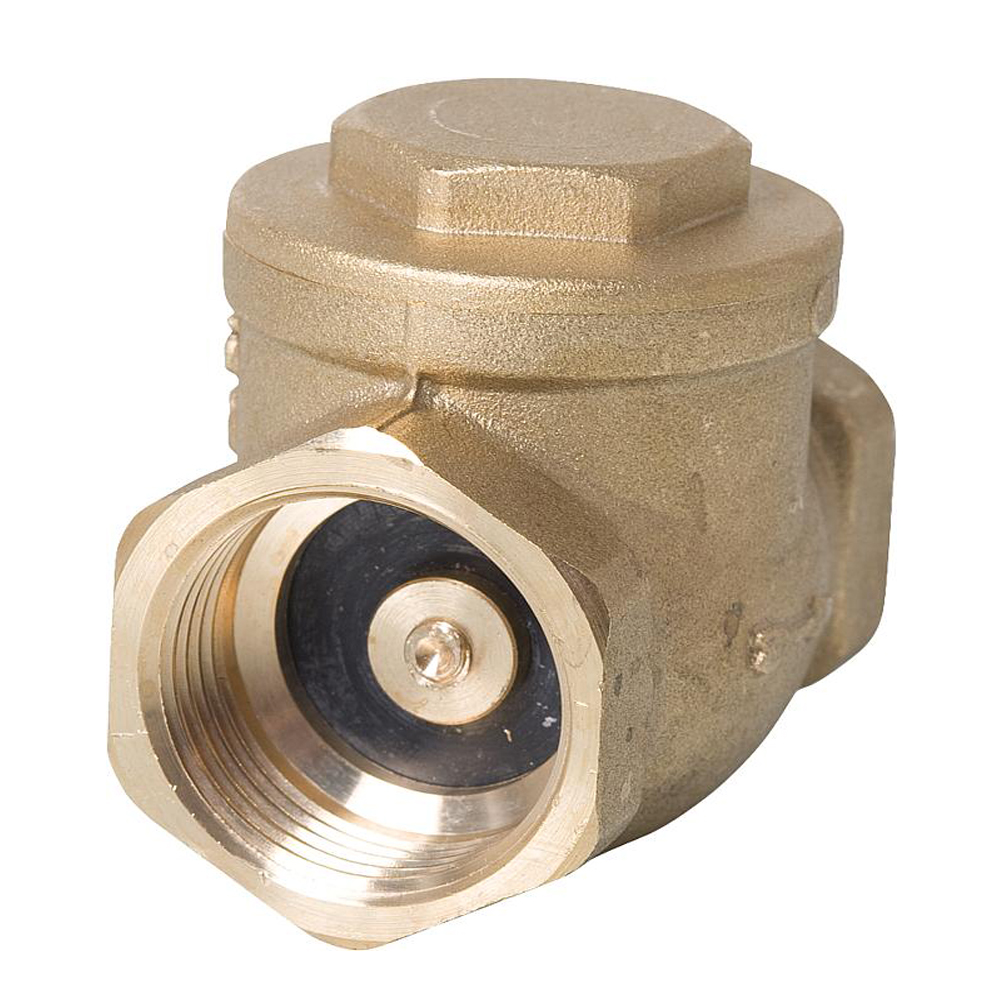

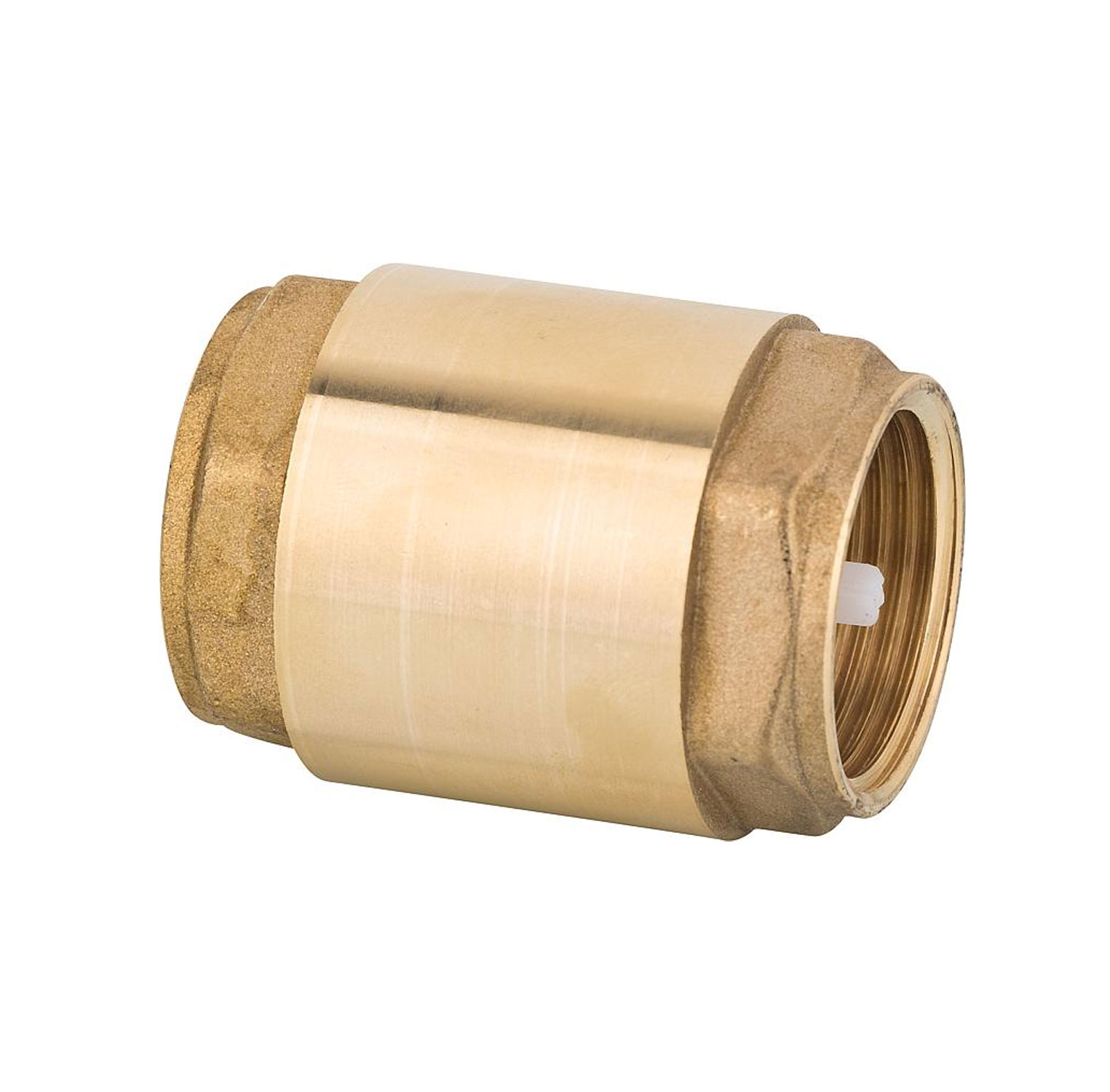

Rückschlagventil / Schwerkraftbremse 3/4 Zoll IG zu IG (Innengewinde zu Innengewinde)
Ein Rückschlagventil ist eine Art von Ventil, das den Durchfluss von Fluiden (Flüssigkeiten oder Gase) in einer Richtung ermöglicht und in der entgegengesetzten Richtung verhindert. Es wird auch als Rückschlagklappe, Rückschlagventil oder Checkventil bezeichnet. Die grundlegende Funktion besteht darin, den Fluss in einer Richtung zuzulassen und ihn in der entgegengesetzten Richtung zu blockieren.
Funktionsweise:
Wenn der Flüssigkeits- oder Gasstrom in Richtung des Ventileingangs erfolgt, öffnet sich das Ventil und ermöglicht den Durchfluss.
Wenn der Druck in umgekehrter Richtung wirkt oder wenn der Fluss umgekehrt wird, schließt sich das Ventil automatisch und verhindert, dass das Fluid zurückfließt.
Anwendungen:
Rückschlagventile finden in verschiedenen Branchen Anwendung, darunter in der Wasserversorgung, Chemie, Öl und Gas, Heizungs- und Klimaanlagen, Pumpensystemen, Hydrauliksystemen und vielem mehr.
In der Hausinstallation können Rückschlagventile beispielsweise in Rohrleitungen eingesetzt werden, um zu verhindern, dass Wasser aus einem System zurück in die Hauptwasserleitung fließt.
Wartung und Auswahl:
Die Auswahl des richtigen Rückschlagventils hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Druck, Temperatur und Art des Fluids.
Wartung ist wichtig, um sicherzustellen, dass das Ventil ordnungsgemäß funktioniert und keine Undichtigkeiten oder Blockaden aufweist.
Technische Daten:
Max. Betriebsdruck: 35 bar
Größe: DN20 (3/4 Zoll)
Baulänge: 58 mm
Max. Temperatur: 130 °C
Ventilgehäuse: Messing
Ventilteller: Metall und Viton Dichtung
Öffnungsdruck: ca. 20 mbar
Brauchwassermischer 3/4" IG - 1" AG - 22mm Klemmring (thermostatisches Mischventil)Unser hochwertiger Brauchwassermischer ist eine unverzichtbare Komponente für Warmwassergeräte im Sanitärbereich. Er wird zwischen dem Warmwasserbereiter (z. B. Kessel oder Boiler) und den Entnahmestellen installiert und sorgt für eine konstante Wassertemperatur, unabhängig von Schwankungen bei der Kalt- und Warmwasserversorgung. Das macht ihn ideal für den Einsatz in Haushalten und gewerblichen Anlagen.FunktionsweiseDas integrierte hochpräzise Regelelement fungiert als Temperatursensor und passt das Mischverhältnis von Warm- und Kaltwasser automatisch an. Der Sensor reagiert auf Temperaturveränderungen durch Ausdehnung und Schrumpfung und sorgt so kontinuierlich für eine gleichmäßige Wassertemperatur. Die gewünschte Mischtemperatur lässt sich bequem über einen Drehknopf an der Oberseite des Ventils einstellen.Ihre Vorteile:Präzise Temperaturregelung: Sorgt für Komfort und Sicherheit durch konstante Wassertemperatur.Langlebig und robust: Hochwertige Materialien gewährleisten eine lange Lebensdauer und Korrosionsbeständigkeit.Einfache Installation: Dank flexibler Anschlussmöglichkeiten und kompakter Bauweise.Vertrauen Sie auf Qualität und Zuverlässigkeit – unser Brauchwassermischer sorgt für eine optimale Warmwasserversorgung und erhöht den Komfort in Ihrem Zuhause oder Ihrer Anlage!Technische DatenMaterialBody aus entzinkungsfreiem Messing (CW602N) / Feder aus nicht rostendem Stahl / EPDM-DichtungEinstellbereich30-70°CGenauigkeitca. 2°CMax. Betriebsdruck14 barMin. Betriebsdruck0,2 barMax. Zulauftemperatur85°CAnschluss22mm Klemmring / 3/4" IG / 1" AG (je nach Auswahl)
Thermisches Ladeventil TM 3000 63° 1"
Das Thermische Ladeventil ist eine Unterstützung für Ihre Anlage mit Festbrennstoffkessel und Speicher. Es hilft die Leistungsfähigkeit des Kessels zu steigern und dabei gleichzeitig seine Lebensdauer zu verlängern. Das Risiko des Thermoschocks, der Ihren Kessel in wenigen Momenten zerstören kann, wird mit der Verwendung eines Ladeventils komplett vermieden.
Vorteile:
• Erhöhung der Leistungsfähigkeit Ihres Kessels• Verlängerung der Lebensdauer Ihres Kessels• Vermeidung des Risikos eines zerstörerischen Thermoschocks• Thermostateinsatzt ist von außen drehbar• Effizientere Verbrennung
Technische Daten
Anschluss: DN25 1" IG Regeltemperatur: 63°C Kvs-Wert: 9
Drei-Wege-Zonenventil - Innengewinde oder Außengewinde
Das Orkli Dreiwegeventil ist für die Anwendung in geschlossenen Heizungskreisläufen oder Solarkreisläufen.
Das Umschaltventil ist stromlos AB-B offen (3-Wege). Es kann zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage über einen integrierten Hebel von Hand betätigt werden.
• Geeignet für den Einsatz in Primärkreisläufen von Solarsystemen oder Heizungssystemen• Geeignet für Flüssigkeiten: Wasser mit bis zu 50% Glycol• Zwei-Wege-Ventil mit einem Einlass und einem Auslass• Verbundgerät bestehend aus einem Ventilkörper aus Messing auf dem sich das Motorgehäuse befindet• Das Ventil ist stromlos AB-B offen
Technische Daten:
1/2” IG
3/4” IG
1” IG
3/4” AG
1” AG
Differenzdruck:
1,4 bar
0,7 bar
0,6 bar
0,7 bar
0,6 bar
Max. Druck:
10 bar
Temperaturbereich:
-20° - 160°C
Leistungsaufnahme:
6 Watt
Öffnungszeit ca.:
< 12 Sek.
Schließzeit ca.:
<> 6 Sek.
Motor:
230V / 50Hz
Zulässige Einbaulage:
oben / seitlich
Kabellänge:
60 cm

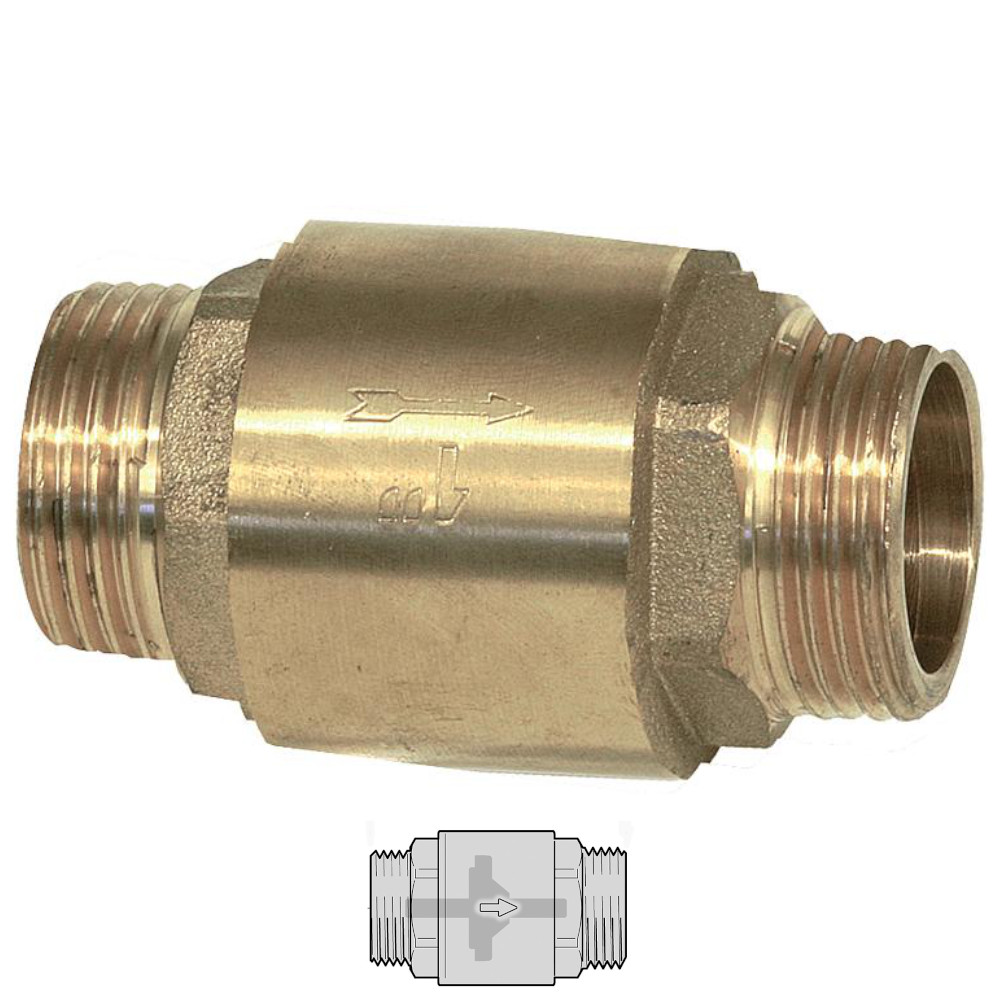

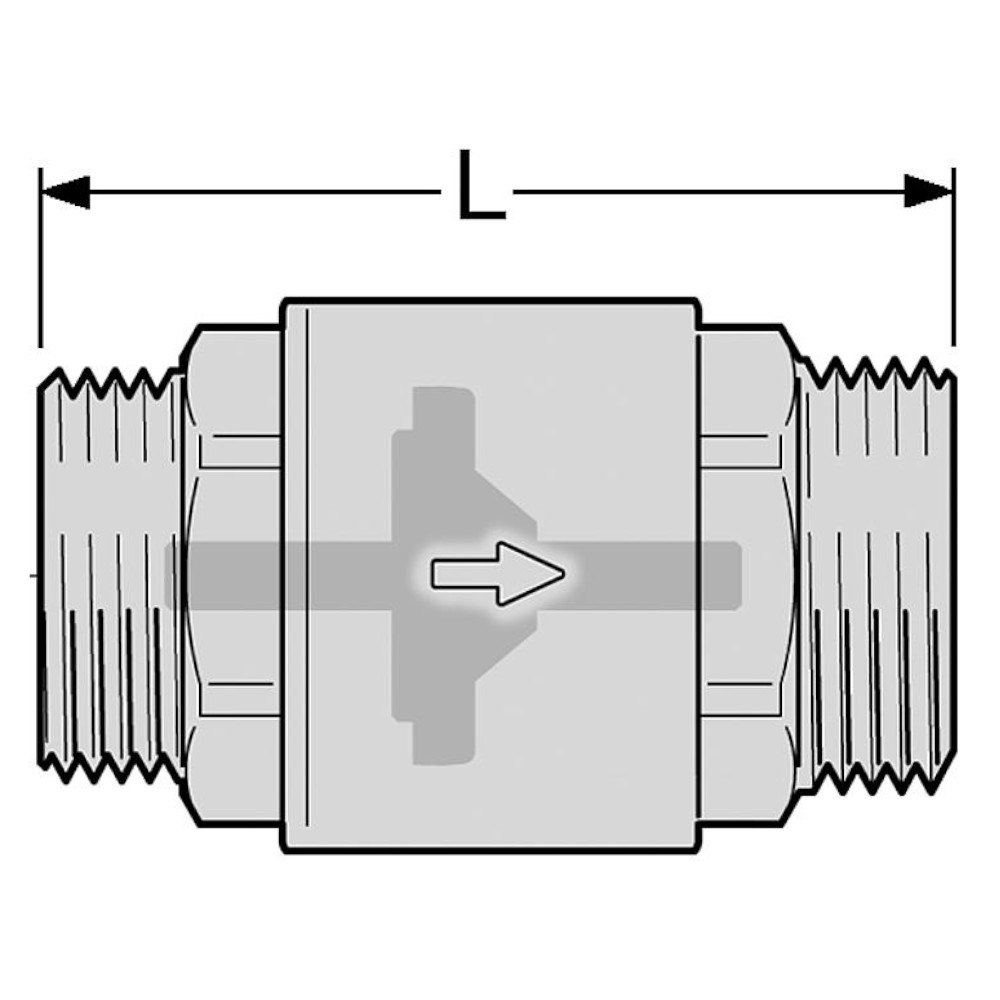

Rückschlagventil / Schwerkraftbremse AG 3/8 Zoll bis 1 1/4 Zoll
Rückschlagventile Außengewinde für Heizungsanlagen, Sanitärsysteme, Solaranlagen und Solarthermie.
Technische Daten
3/8 Zoll AG
1/2 Zoll AG
3/4 Zoll AG
1 Zoll AG
1 1/4 Zoll AG
Anschluss:
DN10
DN15
DN20
DN25
DN32
Länge:
5,2 cm
5,3 cm
5,8 cm
6,5 cm
7,3 cm
Öffnungsdruck (mbar):
20,0
Gehäuse Material:
Messing
Ventilteller Material:
Kunststoff
Temperatur:
110°C
Max. Betriebsdruck:
16,0 bar

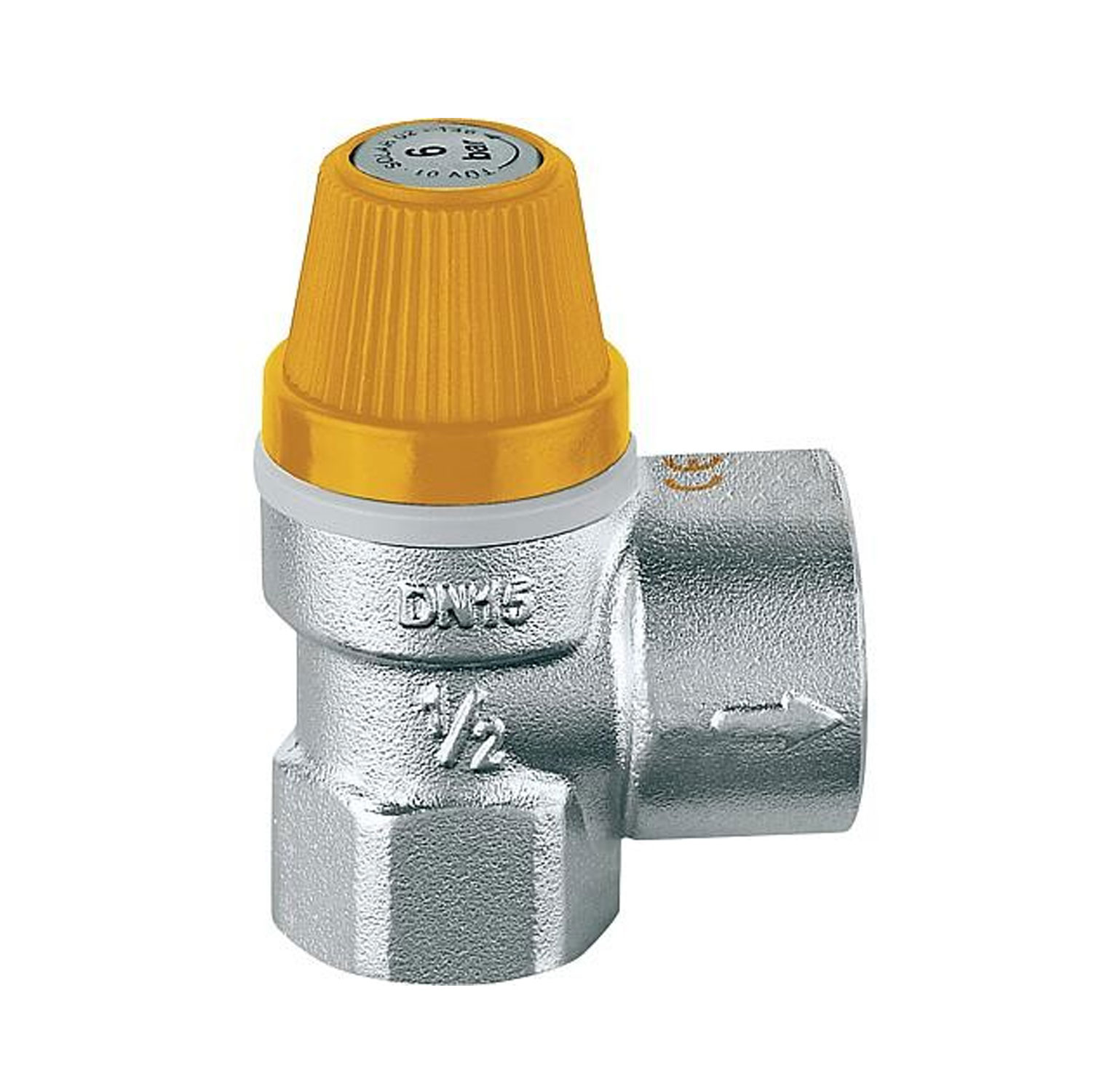

Caleffi Solar Membran Sicherheitsventil 6 bar - 1/2“ x 3/4“
Die Sicherheitsventile werden zur Drucküberwachung in Primärkreisläufen von Solaranlagen eingesetzt. Sobald der voreingestellte Druckwert erreicht wird, öffnet das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck auf gefährliche Grenzwerte für den Betrieb der Solarverteiler und der eingeschalteten Vorrichtung steigt.
Diese Produktserie ist speziell für den Betrieb bei hohen Temperaturen mit Glykolflüssigkeit ausgelegt und zertifiziert.
CE-Kennzeichnung gemäß Richtlinie 97/23/EG
ZÜV-zertifiziert für Solaranlagen
Membran und Schieberdichtung aus hochwertigem Elastomer
Für Wasser oder Glykollösungen
Maximaler Glykolgehalt 50%
Die Sicherheitsventile werden von der Firma Caleffi unter Beachtung der wesentlichen Sicherheitsanforderungen nach Richtlinie 97/23/EG des Europäischen Parlamentes und des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten für Druckausrüstungen gefertigt.
Technische Daten
Ansprechdruck: 6 barMax. Wärmeleistung: bis ca. 50 kWAnschluss: Eingang DN15 1/2" Innengewinde x Ausgang DN20 3/4" InnengewindeKörper: Messing-Gehäuse, verchromtFarbe: GelbFederbelastung nicht verstellbarBetriebstemperatur: -30 bis 160°C
Caleffi Membran Sicherheitsventil Überdruckventil Heizung 1/2“ x 3/4“ - 2,5 bar
Die Membran-Sicherheitsventile sind bauteilgeprüft und für geschlossene Heizungsanlagen nach DIN EN 12828 einsetzbar. Die Ventile sind glykolbeständig bis 50% Glykolanteil. Die Betriebstemperatur beträgt -10°C bis + 110°C.
Einsatzbereich
Die Membran-Sicherheitsventile werden zur Absicherung von geschlossenen Heizuungsanlagen entsprechend DIN 4751 Teil 2, die mit Ausdehnungsgefäßen und mit einer thermostatisch abgesicherten Wasservorlauftemperatur bis + 120° C betrieben werden, gegen eine Drucküberschreitung verwendet.
Nicht geeignet für geschlossene Wasserwärmer!
Technische Daten
Ansprechdruck: 2,5 barMax. Wärmeleistung: bis ca. 50 kWAnschluss: Eingang DN15 1/2" Innengewinde x Ausgang DN20 3/4" InnengewindeKörper aus Pressmessing: EN 12165-99 CW 617NMembrane aus hitze- und alterungsbeständigem MaterialDrehkappe und Federhaube aus schlagfestem KunststoffFarbe: RotFeder aus Ni-Cr StahlFederbelastung nicht verstellbarBetriebstemperatur: -10 - 110°C
Zwei-Wege-Zonenventil 1/2 Zoll bis 1 Zoll - Innengewinde oder Außengewinde
Effizientes Umschaltventil für Solaranlagen und HeizungssystemeDas Orkli Zwei-Wege-Ventil eignet sich perfekt für den Einsatz in geschlossenen Heiz- oder Solarkreisläufen. Als stromlos geschlossenes 2-Wege-Ventil sorgt es für eine zuverlässige Steuerung des Flüssigkeitsflusses in Ihrem System.Der integrierte manuelle Hebel ermöglicht eine einfache Bedienung zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage.Ihre Vorteile auf einen Blick:
• Vielseitiger Einsatz: Geeignet für den Primärkreisläufen in Solarsystemen und Heizungssystemen.• Kompatibilität mit Flüssigkeiten: Das Ventil ist für Wasser und Gemische mit bis zu 50 % Glycol geeignet.• Zwei-Wege-Design: Ein Einlass und ein Auslass ermöglichen eine klare und effiziente Steuerung des Kreislaufs.• Robuste Bauweise: Der Ventilkörper besteht aus langlebigem Messing, während das Motorgehäuse für zuverlässige Leistung sorgt.
Technische Daten:
Anschluss: je nach AuswahlMaximaler Druck: 10 barTemperaturbereich: -20 - 160 °CDas Ventil ist stromlos geschlossenZulässige Einbaulagen: Motor oben oder seitlich!Motor: Hysteresemotor 230 Volt / 50HzLeistungsaufnahme: 6 WattÖffnung-/Schließzeit ca.: <12 Sek. / 6 Sek.Rücklauf mittels FederkraftAuslieferzustand: A - geschlossenKabellänge: 60 cmDifferenzdruck: 1/2" IG = 1,4 bar -- 3/4" IG = 0,6 bar -- 1" IG = 0,6 barDifferenzdruck: 3/4" AG = 0,7 bar -- 1" AG = 0,6 barDas Orkli Zwei-Wege-Ventil bietet eine einfache und langlebige Lösung zur Steuerung von Flüssigkeitskreisläufen in Heiz- und Solaranlagen. Ideal für Anwendungen, die Flexibilität und Zuverlässigkeit erfordern.
Resol Brauchwassermischer MA25 1 1/4" AG
Einhand - Brauchwassermischer zum Einbau in die Warmwasserleitung als Verbrühungsschutz.
Anwendung:Selbstständiges Regulieren und Begrenzen der Brauchwassertemperatur ohne Hilfsenergie, stufenlos einstellbar zwischen 35 °C und 65 °C.
Einbau:In Anlagen mit Stich- oder Zirkulationsleitung, mit Schraub- oder Lötverbindungen, nach Schema. Einbauanlage beliebig.
H = WarmwasseranschlussC = KaltwasseranschlussM = Mischwasserausgang
Technische Daten:
Betrieb ohne elektrische Hilfsenergie
Anschluss über Schraub- oder Lötverbindungen möglich
Gehäuse: entzinkungsarmes Messing
Führungsteile: PTFE
Abdichtung innen: EPDM
Abdichtung außen: asbestfrei, flachdichtend
Betriebsdruck: max. 10 bar
Max. Heißwassertemperatur: max. 90 °C
Einstellbereich: 35...65 °C
Inkl. 2 x Dichtung
Caleffi Solar Membran Sicherheitsventil 4 bar - 1/2“ x 3/4“
Die Sicherheitsventile werden zur Drucküberwachung in Primärkreisläufen von Solaranlagen eingesetzt. Sobald der voreingestellte Druckwert erreicht wird, öffnet das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck auf gefährliche Grenzwerte für den Betrieb der Solarverteiler und der eingeschalteten Vorrichtung steigt.
Diese Produktserie ist speziell für den Betrieb bei hohen Temperaturen mit Glykolflüssigkeit ausgelegt und zertifiziert.
CE-Kennzeichnung gemäß Richtlinie 97/23/EG
ZÜV-zertifiziert für Solaranlagen
Membran und Schieberdichtung aus hochwertigem Elastomer
Für Wasser oder Glykollösungen
Maximaler Glykolgehalt 50%
Die Sicherheitsventile werden von der Firma Caleffi unter Beachtung der wesentlichen Sicherheitsanforderungen nach Richtlinie 97/23/EG des Europäischen Parlamentes und des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten für Druckausrüstungen gefertigt.
Technische Daten
Ansprechdruck: 4 barMax. Wärmeleistung: bis ca. 50 kWAnschluss: Eingang DN15 1/2" Innengewinde x Ausgang DN20 3/4" InnengewindeKörper: Messing-Gehäuse, verchromtFarbe: GelbFederbelastung nicht verstellbarBetriebstemperatur: -30 bis 160°C
Thermisches Ladeventil TM 3000 55° 1"
Das Thermische Ladeventil ist eine Unterstützung für Ihre Anlage mit Festbrennstoffkessel und Speicher. Es hilft die Leistungsfähigkeit des Kessels zu steigern und dabei gleichzeitig seine Lebensdauer zu verlängern. Das Risiko des Thermoschocks, der Ihren Kessel in wenigen Momenten zerstören kann, wird mit der Verwendung eines Ladeventils komplett vermieden.
Vorteile:
• Erhöhung der Leistungsfähigkeit Ihres Kessels• Verlängerung der Lebensdauer Ihres Kessels• Vermeidung des Risikos eines zerstörerischen Thermoschocks• Thermostateinsatzt ist von außen drehbar• Effizientere Verbrennung
Technische Daten
Anschluss: DN25 1" IG Regeltemperatur: 55° Kvs-Wert: 9
Caleffi Membran Sicherheitsventil Überdruckventil Wasser 3/4“ x 1“ - 8 bar
Die Membran-Sicherheitsventile sind bauteilgeprüft und für geschlossene Heizungsanlagen nach DIN 4753 einsetzbar. Die Betriebstemperatur beträgt -10°C bis + 110°C.
Einsatzbereich
Die Membran-Sicherheitsventile werden zur Absicherung von geschlossenen Heizuungsanlagen entsprechend DIN 4751 Teil 2, die mit Ausdehnungsgefäßen und mit einer thermostatisch abgesicherten Wasservorlauftemperatur bis + 120° C betrieben werden, gegen eine Drucküberschreitung verwendet.
Technische Daten
Behälterinhalt: bis max. 1000 LiterAnsprechdruck: 8 barMax. Wärmeleistung: bis ca. 150 kWAnschluss: Eingang DN20 3/4" Innengewinde x Ausgang DN25 1" InnengewindeKörper aus Pressmessing: EN 12165-99 CW 617NMembrane aus hitze- und alterungsbeständigem MaterialDrehkappe und Federhaube aus schlagfestem KunststoffFarbe: BlauFeder aus Ni-Cr StahlFederbelastung nicht verstellbarBetriebstemperatur: -10 - 110°C
Kugelhahn IG / AG - DN10 - DN15 - DN20 - DN25 - DN32
Der Kugelhahn IG / AG ist zum Füllen und Entleeren von Heizungssystemen, Heizkesseln, Radiatoren, Solarthermieanlagen und Rohrleitungen. Der Messing-Hahn ist für Wasser, nichtagressive Medien, Solarflüssigkeiten, aufbereitetes Heizungswasser und Dampf geeignet. Sie zeichnen sich durch eine große Füll- und Entleerleistung aus. Der aus Messing gefertigte Kugelhahn mit Schlauchtülle und Kappe kann mit Tülle betätigt werden und ist ideal für Ihre Solarthermieanlage geeignet.
Technische Daten
Max. Betriebsdruck: DN10 bis DN25 --> 20 bar / DN32 --> 16 bar
Temperaturbereich: -10°C bis +80°C (abhängig vom Betriebsdruck)
Material Körper: Messing vernickelt
Material Kugel: Messing verchromt
Mit Hebelgriff
Nicht für Brauch-/Trinkwasser zu verwenden

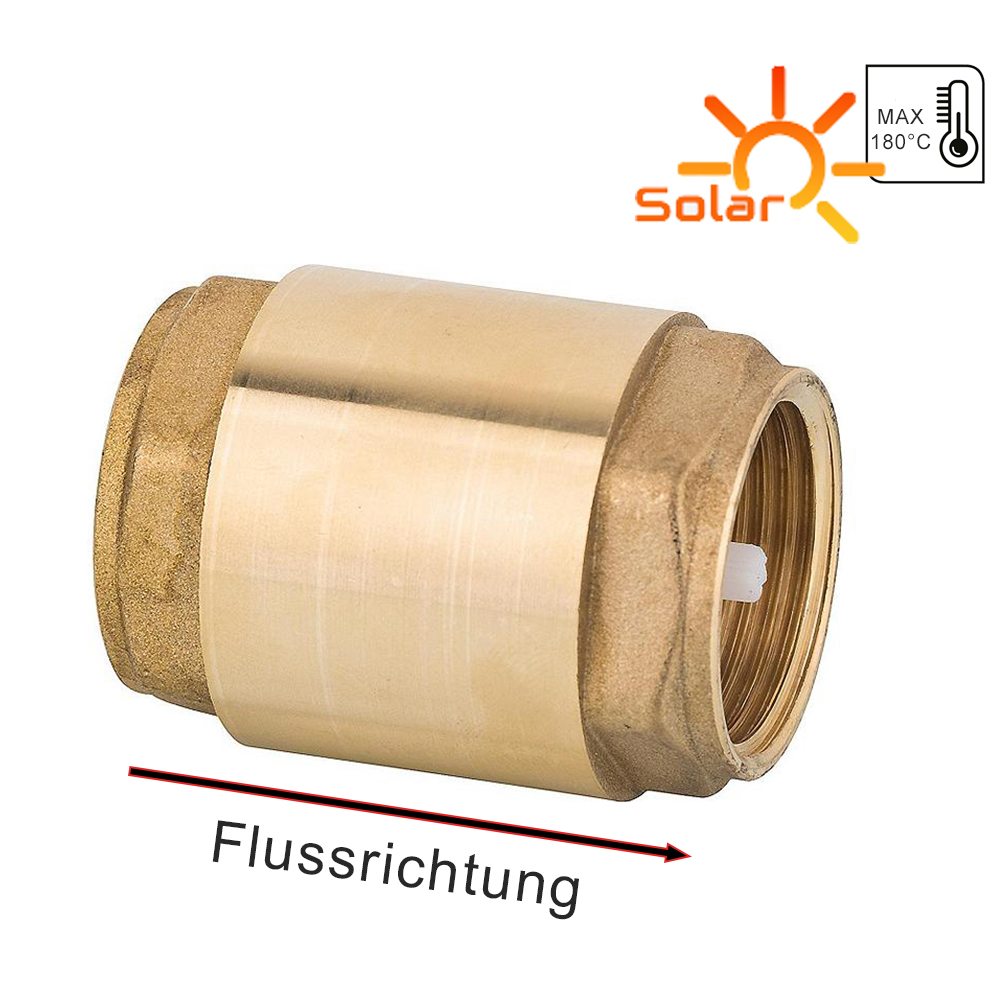

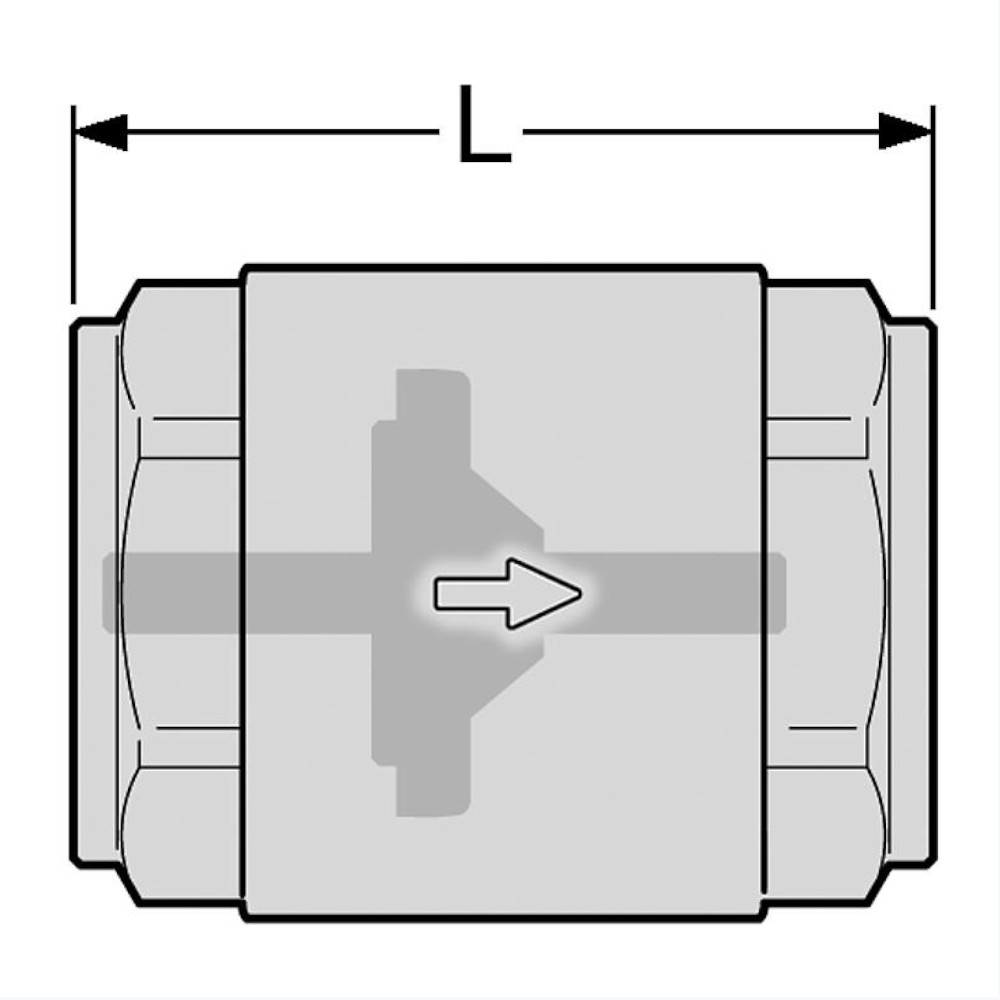

Solar Rückschlagventil Größe DN10 - DN 50 (3/8" bis 2")
Solar Rückschlagventile bis 150°C mit Innengewinde beidseitig für Heizungsanlagen, Sanitärsysteme, Solaranlagen und Solarthermie.
Technische Daten
½ Zoll IG
¾ Zoll IG
1 Zoll IG
1 ¼ Zoll IG
1 ½ Zoll IG
2 Zoll IG
Anschluss:
DN15
DN20
DN25
DN32
DN40
DN50
Länge:
4,8 cm
5,3 cm
5,9 cm
6,6 cm
7,1
8,0 cm
Öffnungsdruck (mbar):
20,0
Gehäuse Material:
Messing
Ventilteller Material:
Metall und Viton Dichtung
Temperatur:
150°C
Max. Betriebsdruck:
35,0 bar
